Ramy szachtowe, ściany boczne lewa+prawa wys. 2000mm | FR130A Hager

Opis i Kluczowe Cechy

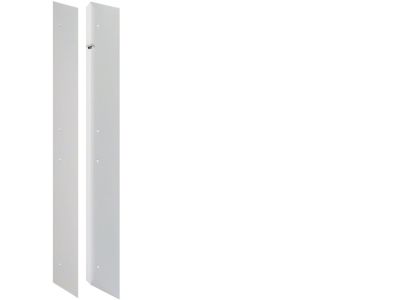

Ramy szachtowe FR130A (symbol producenta) to para profili stanowiących lewą i prawą ścianę boczną obudowy o wysokości 2000 mm. Jako element konstrukcyjny szafy przeznaczonej do zabudowy aparatury modułowej, zapewniają niezbędną przestrzeń montażową i stabilność całej konstrukcji. Komplet pozwala na elastyczne dopasowanie do indywidualnych potrzeb instalacji elektrycznej.

• Wysokość 2000 mm: standardowy wymiar umożliwiający zabudowę rozdzielnic o najczęściej spotykanej wysokości, co ułatwia komponowanie szaf z innymi elementami systemu.
• Zestaw ścian bocznych lewa+prawa: gotowy komplet pozwala na szybkie zamknięcie ramy szachtowej bez konieczności doboru osobnych elementów.
• Elastyczny montaż: konstrukcja przystosowana do różnych konfiguracji szaf – ramy można łączyć z pozostałymi profilami (dach, podstawa, drzwi) w zależności od wymogów projektowych.
• Element konstrukcyjny obudowy: niezbędny składnik do budowy zamkniętej szafy sterowniczej lub rozdzielczej, zapewniający ochronę mechaniczną oraz bazę dla montażu aparatury wewnętrznej.

Zgodność z Normami

Ramy szachtowe FR130A są konstrukcyjnym elementem obudów szaf przeznaczonych do zastosowań w instalacjach elektrycznych. Produkt spełnia wymogi dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowych (LVD) i jest oznaczony znakiem CE. Jako komponent systemu obudów może być stosowany w zestawieniach zgodnych z wymaganiami międzynarodowych norm serii IEC/EN 61439 (szafy rozdzielcze) – ostateczna zgodność zależy od kompletnej konfiguracji szafy.

Zastosowanie

Ramy szachtowe o wysokości 2000 mm przeznaczone są do budowy obudów w instalacjach elektrycznych, sterowniczych i automatyki budynkowej. Sprawdzają się wszędzie tam, gdzie wymagana jest zamknięta, bezpieczna przestrzeń dla aparatury modułowej.

• Budowa szaf rozdzielczych niskiego napięcia w obiektach przemysłowych i komercyjnych.
• Tworzenie obudów dla szaf sterowniczych PLC, przekaźników, styczników i innych urządzeń automatyki.
• Montaż w serwerowniach oraz systemach zasilania gwarantowanego (UPS) jako obudowa dla aparatury pomocniczej.
• Realizacja modułowych rozwiązań w automatyce budynkowej (sterowanie oświetleniem, HVAC).

Wskazówki Montażowe

Montaż ram szachtowych FR130A powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od szafy, jeśli przewody wewnętrzne pozostają pod napięciem. Ściany boczne mocuje się do ramy nośnej szafy za pomocą dostarczonych łączników (wkręty/śruby) – moment dokręcania oraz rodzaj łączników należy dobrać zgodnie z instrukcją montażu obudowy. Przekrój przewodów ochronnych i roboczych prowadzonych w szafie powinien być dobrany do prądu znamionowego instalacji. Zaleca się stosowanie osłon kablowych i dławic w celu zachowania stopnia ochrony całej rozdzielnicy.

FAQ

• Z jakiego materiału są wykonane ramy FR130A? Producent nie podaje jednoznacznych danych o materiale. Ramy szachtowe standardowo oferowane są jako profile stalowe malowane lub ocynkowane – w przypadku konkretnego produktu należy sprawdzić oznaczenie lub kartę katalogową.
• Czy ramy pasują do szaf o innych wysokościach? Podana wysokość 2000 mm dotyczy konkretnego zestawu FR130A. Dla innych wymiarów dostępne są osobne ramy boczne – należy dobrać profile odpowiadające projektowanej wysokości szafy.
• Do jakich obudów przeznaczone są te ramy? FR130A to ściany boczne do szaf szachtowych, czyli obudów głębokich, stosowanych w zabudowie wnękowej oraz jako wolnostojące rozdzielnice. Są elementem konstrukcyjnym – resztę osprzętu (dach, podstawa, drzwi, panele montażowe) dobiera się osobno.
