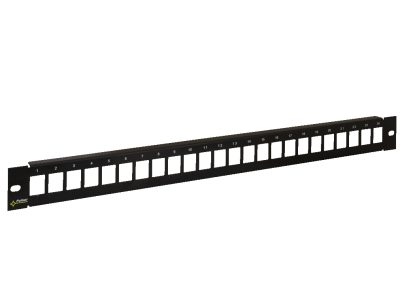

Ramka RAP-RJ45 Patch Panel Keystone (RJ45), krosownica 24 porty | RAP-RJ45 Pulsar

Opis i Kluczowe Cechy

Ramka RAP-RJ45 marki PULSAR to profesjonalne rozwiązanie przeznaczone do organizacji okablowania strukturalnego w systemach teleinformatycznych. Produkt stanowi bazę dla patch panelu typu Keystone, oferując aż 24 porty w standardzie 19 cali. Dzięki modułowej konstrukcji, ramka pozwala na elastyczną konfigurację sieci poprzez montaż dowolnych modułów Keystone (RJ45, RJ12, BNC), co czyni ją niezwykle uniwersalnym elementem pasywnym infrastruktury sieciowej. Solidna konstrukcja wykonana z blachy stalowej walcowanej na zimno zapewnia sztywność mechaniczną i trwałość, chroniąc punkty stykowe przed naprężeniami.

• Pojemność 24 portów: Pozwala na gęste upakowanie połączeń w standardowej wysokości 1U, co optymalizuje przestrzeń w szafie RACK.
• Standard Keystone: Kompatybilność z szeroką gamą modułów różnych producentów ułatwia serwisowanie i rozbudowę sieci.
• Zintegrowana półka kablowa: Umożliwia precyzyjne ułożenie przewodów i ich zabezpieczenie za pomocą opasek zaciskowych, co eliminuje ryzyko przypadkowego wypięcia kabla.
• Uziemienie: Konstrukcja przewiduje możliwość podłączenia przewodu ochronnego, co jest kluczowe dla zachowania ciągłości ekranowania w instalacjach FTP/STP.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach telekomunikacyjnych. Ramka RAP-RJ45 jest w pełni kompatybilna ze standardem montażowym 19 cali (IEC 60297-3-100), co gwarantuje bezproblemowy montaż w każdej szafie serwerowej lub krosowej. Materiały użyte do produkcji spełniają wymogi dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie wytwórczym. Konstrukcja wspiera zachowanie parametrów transmisyjnych zgodnych z normami okablowania strukturalnego ISO/IEC 11801 oraz TIA/EIA 568.

Zastosowanie

Ramka krosownicza PULSAR znajduje szerokie zastosowanie w profesjonalnych instalacjach niskoprądowych. Jest idealnym wyborem dla centrów danych (Data Center), serwerowni korporacyjnych oraz lokalnych punktów dystrybucyjnych. Dzięki możliwości montażu 24 modułów, doskonale sprawdza się w systemach monitoringu IP, gdzie wymagane jest uporządkowane doprowadzenie sygnałów z kamer do rejestratora, a także w systemach inteligentnego budynku i automatyki przemysłowej, gdzie stabilność połączeń sieciowych jest priorytetem.

Wskazówki Montażowe

Montaż ramki RAP-RJ45 powinien odbywać się w standardowej szafie RACK 19" przy użyciu czterech śrub montażowych z koszyczkami (M6). Podczas instalacji modułów Keystone należy zwrócić uwagę na ich prawidłowe zatrzaśnięcie w gniazdach ramki. Zaleca się stosowanie półki kablowej znajdującej się w zestawie, aby odciążyć złącza i zapewnić odpowiedni promień gięcia kabli typu skrętka. Po zakończeniu krosowania, kable należy spiąć opaskami rzepowymi lub plastikowymi do wspornika, co ułatwia późniejszą diagnostykę i zapewnia estetykę wewnątrz szafy.

FAQ

• Czy ramka zawiera moduły RJ45 w zestawie? Nie, ramka RAP-RJ45 jest sprzedawana jako pusty panel. Moduły Keystone należy dobrać oddzielnie, zależnie od wymaganej kategorii (np. Cat5e, Cat6, Cat6a).
• Czy panel nadaje się do kabli ekranowanych? Tak, konstrukcja ramki pozwala na montaż modułów ekranowanych (FTP/STP). Dla pełnej ochrony przed zakłóceniami elektromagnetycznymi należy pamiętać o podłączeniu uziemienia do obudowy szafy.
• Jaka jest wysokość montażowa ramki? Ramka zajmuje 1U (jedną jednostkę wysokości) w szafie RACK, co odpowiada 44,45 mm.
