Ramka przepustu kablowego SKINTOP CUBE FRAME 16 | 52220000 Lapp Kabel

Opis i Kluczowe Cechy

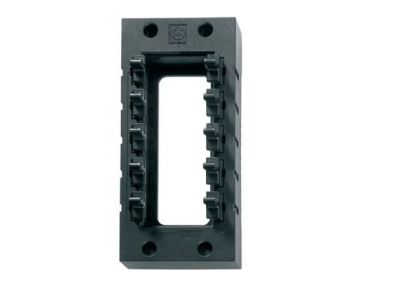

Ramka przepustu kablowego SKINTOP CUBE FRAME 16 (symbol 52220000) to zaawansowane rozwiązanie do wieloprzepustowego wprowadzania i uszczelniania kabli w obudowach elektrycznych. Zaprojektowana do współpracy z modułami SKINTOP® CUBE MODULE, umożliwia szybkie i bezpieczne zamknięcie obudowy. Wykonana z wytrzymałego poliamidu (klasa palności HB wg UL94), charakteryzuje się odpornością na UV, co pozwala na stosowanie w warunkach zewnętrznych. Zapewnia klasę ochrony IP64 oraz integralne uszczelnienie płaskie.

• 1 wejście kablowe: Umożliwia wprowadzenie jednego przewodu z jednoczesnym uszczelnieniem i odciążeniem mechanicznym.
• Stopień ochrony IP64: Pełna ochrona przed pyłem i zachlapaniami wodą – idealna do stosowania w suchych, wilgotnych i oleistych środowiskach.
• Odporność na UV: Długotrwała stabilność parametrów w warunkach zewnętrznych, bez utraty właściwości mechanicznych i uszczelniających.
• System modułowy (16-stykowy): Umożliwia elastyczną wymianę pojedynczych przewodów bez demontażu ramki, co ułatwia prace serwisowe i modernizacyjne.
• Łatwy montaż 4-śrubowy: Szybkie i pewne mocowanie do obudowy, z zachowaniem szczelności połączenia.

Zgodność z Normami

Ramka spełnia wymogi norm europejskich i posiada certyfikaty UL/CSA, co potwierdza jej zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego. Produkt posiada klasę palności HB według UL94, co świadczy o ograniczonym rozprzestrzenianiu płomienia.

Zastosowanie

Ramka przepustu SKINTOP CUBE FRAME 16 znajduje zastosowanie w instalacjach wymagających szczelnego wprowadzenia kabli z jednoczesnym zachowaniem wysokiego stopnia ochrony.

• Obudowy rozdzielnic i szaf sterowniczych narażone na działanie czynników zewnętrznych (np. w branży przemysłowej lub energetycznej).
• Urządzenia pracujące w wilgotnych lub oleistych środowiskach (np. maszyny przemysłowe, agregaty chłodnicze).
• Zastosowania zewnętrzne, gdzie wymagana jest odporność na promieniowanie UV i warunki atmosferyczne.
• Systemy wymagające szybkiej wymiany przewodów bez demontażu całej ramki – idealne do serwisu i modernizacji.

Wskazówki Montażowe

Montaż ramki powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, po odłączeniu napięcia. Ramkę należy umieścić w otworze montażowym (16-stykowym) i zamocować 4 śrubami, dbając o równomierne dociągnięcie, aby zapewnić szczelność. Następnie wprowadzić kabel, zapiąć moduł SKINTOP® CUBE MODULE i dokręcić uszczelnienie. Unikać nadmiernego zginania przewodów przy wejściu do ramki. Przed montażem sprawdzić zgodność średnicy kabla z wymaganiami modułu uszczelniającego.

FAQ

• Czy ramka może być stosowana w środowiskach oleistych? Tak – produkt przystosowany jest do pracy w suchych, wilgotnych i oleistych środowiskach, co potwierdza klasa ochrony IP64.
• Jakie przewody można wprowadzać przez ramkę? Ramka przeznaczona jest do wprowadzania i uszczelniania wieloprzepustowych przewodów montowanych i niemontowanych przez obudowę. Dokładny zakres średnic należy sprawdzić w dokumentacji modułu SKINTOP® CUBE MODULE.
• Czy ramka wymaga stosowania dodatkowych uszczelnień? Nie – zintegrowane uszczelnienie płaskie zapewnia klasę ochrony IP64, co eliminuje konieczność stosowania dodatkowych elementów uszczelniających.
