Ramka potrójna pionowa z polem opisowym, biały, połysk, B.Kwadrat | 10138919 Hager

Opis i Kluczowe Cechy

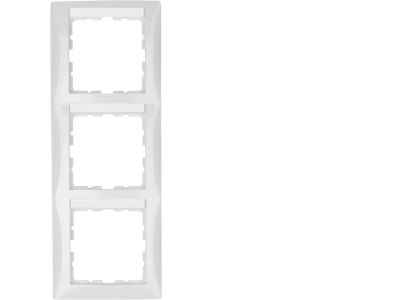

Ramka potrójna pionowa z polem opisowym w kolorze białym połysk, wykonana w serii B.Kwadrat (symbol 10138919). Przeznaczona do montażu trzech modułów aparatury modułowej w układzie pionowym. Pole opisowe umożliwia czytelne oznakowanie funkcji poszczególnych urządzeń, co zwiększa bezpieczeństwo eksploatacji i ułatwia identyfikację obwodów.

• Konstrukcja potrójna pionowa: Pozwala na zainstalowanie trzech modułów w jednej ramce, oszczędzając miejsce w rozdzielnicy i umożliwiając ergonomiczne grupowanie sterowania.
• Pole opisowe: Umożliwia umieszczenie etykiety lub opisu funkcji (np. nazwy obwodu, odbiornika), co zapobiega pomyłkom podczas obsługi i konserwacji.
• Kolor biały połysk: Estetyczne wykończenie pasujące do nowoczesnych wnętrz rozdzielnic, odporne na zarysowania i łatwe w czyszczeniu.
• Seria B.Kwadrat: Dedykowana do łączenia z pozostałymi elementami tej serii (przyciski, przełączniki, wyłączniki), gwarantująca spójność wizualną i mechaniczne dopasowanie.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Jako element osprzętu modułowego spełnia wymagania dotyczące montażu w typowych rozdzielnicach niskiego napięcia stosowanych w instalacjach elektrycznych.

Zastosowanie

Ramka znajduje zastosowanie wszędzie tam, gdzie wymagane jest przejrzyste i uporządkowane rozmieszczenie aparatury modułowej z możliwością opisania funkcji.

• Tworzenie grup sterowania dla obwodów oświetleniowych, gniazd wtykowych i odbiorników w rozdzielnicach mieszkaniowych i biurowych.
• Montaż w centralach automatyki budynkowej, gdzie poszczególne moduły pełnią różne funkcje (sterowanie roletami, ogrzewaniem, wentylacją).
• Wydzielenie obwodów sygnalizacyjnych i sterowania w tablicach rozdzielczych w przemyśle, ułatwiające identyfikację operatorom.
• Systemy przycisków i przełączników w miejscach użyteczności publicznej wymagających czytelnego oznakowania (np. „oświetlenie awaryjne").

Wskazówki Montażowe

Montaż ramki oraz znajdującej się w niej aparatury może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Ramkę zakłada się na aparaturę modułową zamontowaną na szynie DIN TH35 w rozdzielnicy. Należy upewnić się, że zatrzaski ramki zostały odpowiednio zablokowane. Dobór przewodów i momenty dokręcania zacisków (dotyczy aparatury) muszą być zgodne z dokumentacją producenta poszczególnych modułów.

FAQ

• Czy ramka posiada podświetlenie? Nie, ramka nie jest wyposażona w źródło światła. Pole opisowe służy do umieszczenia fizycznej etykiety lub naklejki.
• Jaki stopień ochrony ma ramka? Producent nie określa stopnia ochrony IP. W typowych warunkach montażu wewnątrz rozdzielnicy ramka narażona jest na oddziaływanie typowe dla pomieszczeń suchych (odpowiada zakresowi IP20, co jest standardem dla aparatury modułowej).
• Czy ramka jest odpowiednia do montażu w pomieszczeniach wilgotnych? Przeznaczona jest do stosowania w suchych, zamkniętych rozdzielnicach. W przypadku instalacji w łazienkach lub pomieszczeniach o podwyższonej wilgotności należy stosować dodatkowe osłony – brak informacji o odporności na wilgoć w danych produktu.
