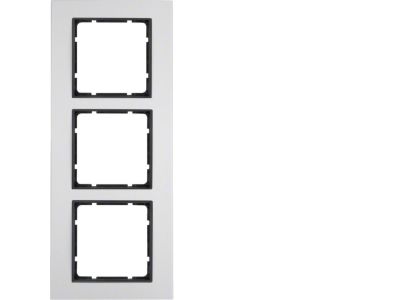

Ramka potrójna, alu/antracyt mat, B.7 | 10136904 Hager

Opis i Kluczowe Cechy

Ramka potrójna serii B.7 w kolorze alu/antracyt mat (symbol 10136904) to estetyczny element wykończeniowy do paneli sterowniczych i rozdzielnic. Przeznaczona do montażu modułów o standardowej szerokości, pozwala na uporządkowane rozmieszczenie łączników sterowniczych, przycisków i przełączników tej samej serii. Wykonana z aluminium o matowym wykończeniu, nadaje nowoczesny wygląd instalacji.

• Potrójna konstrukcja: Umożliwia montaż trzech modułów w jednym gnieździe, oszczędzając miejsce na szynie DIN i ułatwiając czytelne grupowanie funkcji sterowania.
• Kolor alu/antracyt mat: Eleganckie, neutralne wykończenie pasujące do nowoczesnych rozdzielnic i paneli operatorskich, nie odbijające światła.
• Kompatybilność z serią B.7: Zaprojektowana specjalnie do aparatury modułowej serii B.7 (np. przyciski, przełączniki, wskaźniki), zapewnia stabilne osadzenie i estetyczne spasowanie.
• Łatwy montaż zatrzaskowy: Ramka zatrzaskuje się bezpośrednio na module bazowym, co przyspiesza instalację i nie wymaga dodatkowego oprzyrządowania.
• Wytrzymały materiał: Aluminium z powłoką matową gwarantuje trwałość koloru i odporność na zarysowania w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami europejskich norm dla osprzętu elektroinstalacyjnego oraz posiada oznaczenie CE. Dokładne normy dla konkretnych modułów montowanych w ramce należy sprawdzać w ich dokumentacji technicznej.

Zastosowanie

Ramka potrójna B.7 znajduje zastosowanie wszędzie tam, gdzie wymagana jest estetyczna i funkcjonalna obudowa dla przycisków sterowniczych, przełączników i sygnalizatorów. Idealna do:

• Budowy paneli operatorskich w maszynach i urządzeniach przemysłowych.
• Sterowania oświetleniem, bramami, roletami i systemami HVAC w automatyce budynkowej.
• Impulsowego sterowania stycznikami i przekaźnikami w szafach rozdzielczych.
• Tworzenia czytelnych układów sygnalizacji i przycisków sterowniczych w instalacjach komercyjnych.

Wskazówki Montażowe

Montaż ramki oraz wbudowanych modułów musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Ramkę montuje się na module bazowym na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekroje przewodów doprowadzających do modułów muszą być dobrane do prądu znamionowego urządzeń. W przypadku modułów z zaciskami śrubowych, moment dokręcania należy stosować według dokumentacji technicznej konkretnego modułu.

FAQ

• Czy ramka posiada podświetlenie? Nie, ramka pełni wyłącznie funkcję osłony estetycznej i mocującej. Podświetlenie mogą być wyposażone moduły (np. przyciski z LED) montowane w ramce – należy sprawdzić specyfikację danego modułu.
• Jaki jest stopień ochrony (IP) ramki? Ramka jako element konstrukcyjny nie ma określonego stopnia ochrony. IP całego układu zależy od zamontowanych w niej modułów oraz obudowy rozdzielnicy. W typowej rozdzielnicy wewnętrznej aparatura modułowa charakteryzuje się stopniem ochrony IP20.
• Czy ramka pasuje do innych serii niż B.7? Ramka została zaprojektowana wyłącznie dla modułów serii B.7 danego producenta. Montaż urządzeń innych serii może być niemożliwy z powodu różnic wymiarowych i sposobu mocowania.
