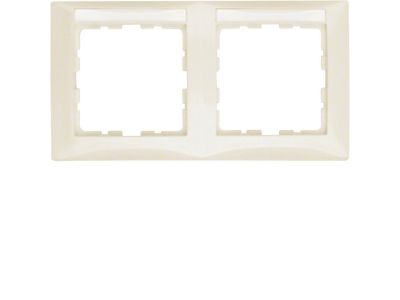

Ramka podwójna pozioma z polem opisowym, kremowy, połysk, B.Kwadrat | 10228912 Hager

Opis i Kluczowe Cechy

Ramka podwójna pozioma z polem opisowym, w kolorze kremowym z wykończeniem połysk, seria B.Kwadrat (symbol 10228912) to eleganckie i funkcjonalne akcesorium do aparatury modułowej. Umożliwia zabudowę dwóch urządzeń obok siebie w jednym otworze rozdzielnicy, a wbudowane pole opisowe pozwala na trwałe oznaczenie funkcji obwodu, co ułatwia identyfikację i serwis instalacji.

• Podwójna konstrukcja pozioma: Pozwala na jednoczesny montaż dwóch modułów (np. przycisków, przełączników, wyłączników) w jednej ramce, oszczędzając miejsce w rozdzielnicy i zapewniając estetyczny wygląd.
• Pole opisowe: Umożliwia umieszczenie etykiety z nazwą lub numerem obwodu, co przyspiesza identyfikację w trakcie eksploatacji i przeglądów.
• Kolor kremowy, wykończenie połysk: Neutralna kolorystyka i gładka powierzchnia nadająca nowoczesny wygląd, pasująca do większości aranżacji wnętrz i rozdzielnic.
• Seria B.Kwadrat: Gwarantuje spójność wizualną z pozostałymi elementami tej serii (np. łącznikami, osprzętem), ułatwiając tworzenie jednolitej zabudowy modułowej.
• Łatwy montaż: Przeznaczona do standardowych otworów w rozdzielnicach, instaluje się przez zatrzaskiwanie na szynie TH35 lub bezpośrednio w płycie montażowej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE, co potwierdza zgodność z zasadniczymi wymogami bezpieczeństwa i kompatybilności. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami.

Zastosowanie

Ramka podwójna z polem opisowym znajduje zastosowanie w rozdzielnicach elektrycznych, sterowniach oraz tablicach kontrolnych, gdzie niezbędne jest estetyczne i czytelne oznaczenie obwodów. Sprawdza się w obiektach komercyjnych, mieszkaniowych i przemysłowych.

• Montaż dwóch przycisków sterowniczych obok siebie z możliwością opisania każdego obwodu (np. "ZAŁĄCZ WENTYLATOR", "WYŁĄCZ OŚWIETLENIE").
• Instalacja pary przełączników lub wyłączników w jednym gnieździe, umożliwiająca łatwą identyfikację bez otwierania drzwi rozdzielnicy.
• Zastosowanie w systemach automatyki budynkowej do grupowania elementów sterujących i sygnalizacyjnych.
• Używanie w szafach sterowniczych do oznaczania wejść/wyjść przekaźników lub styczników.

Wskazówki Montażowe

Montaż ramki powinien być przeprowadzany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Ramkę mocuje się przez zatrzaśnięcie na szynie TH35 lub w płycie montażowej, zgodnie z instrukcją producenta. Przekroje przewodów dobierać do obciążenia poszczególnych modułów. W przypadku stosowania z aparaturą modułową należy upewnić się, że szerokość modułów jest zgodna z przeznaczeniem ramki (dwa moduły – każdy o standardowej szerokości). Po zamontowaniu sprawdzić pewność osadzenia oraz czytelność oznaczeń w polu opisowym.

FAQ

• Czy ramka jest przystosowana do montażu z podświetlanymi przyciskami? Tak, ramka podwójna posiada odpowiednie wycięcia i głębokość, które umożliwiają montaż standardowych modułów, w tym przycisków z elementami LED. Należy jednak sprawdzić wysokość obudowy modułu, aby nie kolidowała z polem opisowym.
• Jaki jest stopień ochrony ramki? Produkt jest akcesorium montowanym wewnątrz rozdzielnicy, dlatego nie posiada własnego stopnia ochrony IP. Ochronę zapewnia obudowa rozdzielnicy – typowo IP20 dla aparatury w suchych pomieszczeniach.
• Czy pole opisowe jest wymienne? Pole opisowe jest przeznaczone do umieszczania papierowych lub plastikowych etykiet (np. naklejek z oznacznikami). Zwykle nie jest wyjmowane, a etykietę można wymieniać na miejscu bez demontażu ramki.
