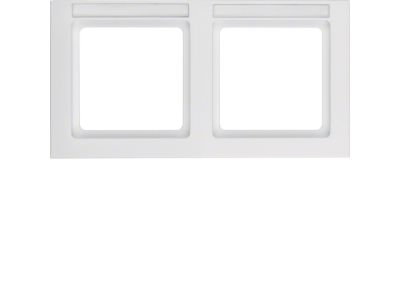

Ramka podwójna pozioma z polem opisowym, biały, aksamit, Q.3 | 10226099 Hager

Opis i Kluczowe Cechy

Ramka podwójna pozioma z polem opisowym w kolorze białym aksamit, seria Q.3 (symbol 10226099) to element osprzętu przeznaczony do estetycznego wykończenia i identyfikacji aparatury modułowej w rozdzielnicach. Dzięki podwójnej szerokości umożliwia montaż nad dwoma sąsiednimi modułami, a wbudowane pole opisowe pozwala na trwałe oznaczenie funkcji danego obwodu – co ułatwia pracę instalatora i serwisanta.

• Podwójna szerokość pozioma: Przeznaczona do przykrycia dwóch sąsiednich modułów aparatury – zapewnia spójny wygląd rozdzielnicy i oszczędność miejsca przy oznakowaniu.
• Pole opisowe: Umożliwia naniesienie czytelnego opisu (np. numeru obwodu, nazwy odbiornika) – skraca czas identyfikacji podczas konserwacji i awarii.
• Wykończenie aksamit biały: Elegancka, matowa powierzchnia odporna na zabrudzenia – utrzymuje estetyczny wygląd przez lata użytkowania.
• Kompatybilność z serią Q.3: Dedykowana do aparatury modułowej w standardzie DIN – łatwy montaż na szynie TH35 bez konieczności dodatkowych akcesoriów.
• Solidne wykonanie: Materiał o podwyższonej sztywności – stabilnie utrzymuje się na obudowie modułów, nie odkształca się podczas użytkowania.

Zgodność z Normami

Ramka została zaprojektowana zgodnie z ogólnymi wymaganiami europejskich norm dotyczących osprzętu elektroinstalacyjnego. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach spełniających normy serii IEC/EN 60664 (koordynacja izolacji) oraz IEC/EN 60947 (aparatura rozdzielcza).

Zastosowanie

Ramka podwójna pozioma z polem opisowym znajduje zastosowanie wszędzie tam, gdzie wymagane jest przejrzyste oznakowanie aparatury modułowej w rozdzielnicach elektrycznych.

• Oznaczanie obwodów sterowania – np. przypisywanie konkretnych przycisków lub przełączników do urządzeń technologicznych.
• Identyfikacja odbiorników w automatyce budynkowej – oświetlenie, ogrzewanie, rolety, wentylacja.
• Porządkowanie tablic rozdzielczych w obiektach przemysłowych i użyteczności publicznej – ułatwia szybkie lokalizowanie zabezpieczeń.
• Zastosowanie w rozdzielnicach biurowych i mieszkaniowych – podnosi estetykę i funkcjonalność instalacji.

Wskazówki Montażowe

Montaż ramki powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, przy bezwzględnie odłączonym napięciu zasilania. Ramkę należy nasunąć na aparaturę modułową zamontowaną na szynie TH35 (DIN) – wcisnąć do oporu, aż zatrzaśnie się na obudowie modułów. Przed montażem sprawdzić kompatybilność mechaniczną z konkretnym typem aparatury (szerokość modułu standardowa 17,5–18 mm). W przypadku konieczności demontażu użyć płaskiego śrubokrętu do odblokowania zaczepów. Przewody i przekroje – zgodnie z projektem instalacji.

FAQ

• Czy ramka jest podświetlana? Nie, ramka nie posiada elementów elektronicznych ani podświetlenia – służy wyłącznie jako estetyczna osłona i miejsce na opis.
• Jaki stopień ochrony IP zapewnia? Ramka jako element wykończeniowy nie posiada własnego stopnia ochrony – montowana na aparaturze modułowej o standardowym IP20 zachowuje ochronę podstawową. Wyższy stopień IP zależy od obudowy rozdzielnicy.
• Czy pole opisowe jest wymienne? Pole opisowe jest zintegrowane z ramką – etykietę można wymienić poprzez wsunięcie nowego paska papieru lub folii od czoła po delikatnym podważeniu osłonki.
