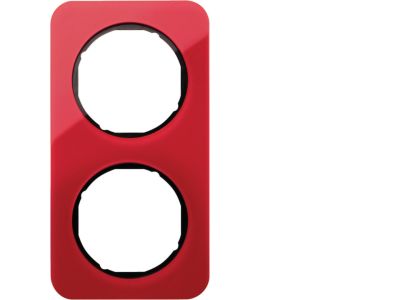

Ramka podwójna, akryl czerwony przezroczysty/czarny, R.1 | 10122344 Hager

Opis i Kluczowe Cechy

Ramka podwójna R.1 (symbol 10122344) to element wykończeniowy wykonany z akrylu w kolorze czerwonym przezroczystym/czarnym. Przeznaczona do montażu w rozdzielnicach modułowych, umożliwia estetyczne osłonięcie i oznaczenie dwóch modułów aparatury. Dzięki zastosowaniu materiału akrylowego ramka zachowuje trwałość kolorystyczną i odporność na zarysowania w typowych warunkach eksploatacji.

• Podwójna szerokość modułu: dedykowana do zabudowy dwóch sąsiednich modułów aparatury modułowej (np. przycisków, przełączników, sygnalizatorów), co ułatwia grupowanie funkcji sterowania i sygnalizacji.
• Akryl czerwony przezroczysty/czarny: wyrazisty design pozwala na łatwą identyfikację stref funkcyjnych w rozdzielnicy, a przezroczyste elementy umożliwiają dostrzeżenie podświetlenia lub wskaźników LED.
• Klasa szczelności (IP): jak to typowe dla osprzętu wewnątrz rozdzielnic, ramka przeznaczona jest do pracy w warunkach suchych (normatywny stopień ochrony IP20 zapewniany przez obudowę rozdzielnicy).
• Łatwy montaż: standardowe mocowanie zatrzaskowe na szynie DIN TH35 lub bezpośrednio w otworach modułowych – nie wymaga narzędzi.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm dotyczących osprzętu elektroinstalacyjnego i posiada oznakowanie CE. Konstrukcja zgodna jest z ogólnymi wytycznymi dotyczącymi akcesoriów do aparatury modułowej montowanej na szynie DIN TH35.

Zastosowanie

Ramka przeznaczona jest do montażu wewnątrz rozdzielnic elektrycznych w instalacjach mieszkaniowych, biurowych i przemysłowych. Umożliwia estetyczne oraz funkcjonalne wykończenie paneli sterowniczych i sygnalizacyjnych.

• Wykończenie przycisków i przełączników sterowniczych w tablicach rozdzielczych.
• Oznaczenie stref pracy dla sygnalizatorów świetlnych (led) w szafach sterowniczych.
• Grupowanie elementów łączeniowych w celach identyfikacji wizualnej (np. obwody awaryjne, zasilanie podtrzymywane).
• Modernizacja i uzupełnienie istniejących rozdzielnic o nowe moduły aparatury.

Wskazówki Montażowe

Montaż ramki oraz wszelkich prac w rozdzielnicy powinien być wykonywany wyłącznie przez osoby posiadające ważne uprawnienia SEP do prac elektroenergetycznych. Przed przystąpieniem do zabudowy bezwzględnie odłącz napięcie zasilania w całej rozdzielnicy. Ramkę należy osadzić zatrzaskowo na szynie DIN TH35 lub w odpowiednich wycięciach obudowy – zgodnie z instrukcją producenta. Nie wymaga dodatkowego dokręcania. Przekrój przewodów i dobór aparatury muszą być zgodne z projektem instalacji.

FAQ

• Czy ramka nadaje się do aparatury z podświetleniem LED? Tak, przezroczyste elementy akrylowe przepuszczają światło, co umożliwia wyraźną sygnalizację optyczną.
• Jaki stopień ochrony zapewnia ramka? Jako element wykończeniowy montowany wewnątrz rozdzielnicy, nie zmienia stopnia ochrony całej obudowy (zazwyczaj IP20). Nie jest przystosowana do pracy w warunkach wilgoci ani pyłu.
• Czy ramka jest kompatybilna z każdym typem aparatury modułowej? Tak, pasuje do standardowych modułów o szerokości 17,5 mm (1 moduł) montowanych na szynie DIN TH35. Należy jednak sprawdzić, czy dany producent przewiduje mocowanie zatrzaskowe lub wkręcane – ramka R.1 dedykowana jest do mechanizmu zatrzaskowego.
