Ramka poczwórna pionowa, stal szlachetna, Q.7 | 10146083 Hager

Opis i Kluczowe Cechy

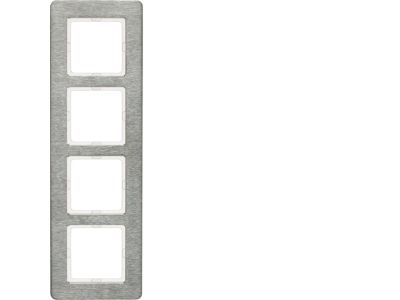

Ramka poczwórna pionowa ze stali szlachetnej oznaczeniem Q.7 (symbol 10146083) to eleganckie i wytrzymałe rozwiązanie do montażu czterech modułów aparatury modułowej w układzie pionowym. Wykonana z wysokogatunkowej stali szlachetnej zapewnia odporność na korozję i uszkodzenia mechaniczne, co przekłada się na długą żywotność nawet w wymagających warunkach przemysłowych. Dzięki kompaktowej konstrukcji (poczwórna) pozwala zaoszczędzić miejsce na szynie DIN, zachowując przejrzysty układ sterowania.

• Materiał – stal szlachetna: gwarantuje odporność na korozję, wilgoć i czynniki chemiczne, idealna do zastosowań w przemyśle spożywczym, chemicznym oraz w obiektach o podwyższonych wymaganiach higienicznych.
• Konstrukcja poczwórna (4 moduły): umożliwia montaż czterech urządzeń modułowych w jednej ramie, zwiększając gęstość zabudowy i oszczędzając miejsce w rozdzielnicy.
• Orientacja pionowa: dostosowana do pionowego prowadzenia przewodów i ergonomicznego układu przycisków lub przełączników, ułatwia obsługę i identyfikację funkcji.
• Kompatybilność z serią Q.7: została zaprojektowana do współpracy z aparaturą modułową serii Q.7, co gwarantuje idealne dopasowanie i stabilny montaż.
• Nowoczesny design ze stali szlachetnej: nadaje rozdzielnicy profesjonalny wygląd, podnosząc estetykę wnętrza sterowni, biura czy panelu operatorskiego.

Zgodność z Normami

Ramka została wyprodukowana zgodnie z wymaganiami europejskich norm dla osprzętu instalacyjnego oraz posiada oznaczenie CE. Ze względu na brak szczegółowych danych producenta – zalecamy stosowanie ramki w standardowych warunkach montażu w rozdzielnicach, zgodnie z ogólnymi zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Ramka poczwórna pionowa Q.7 sprawdza się wszędzie tam, gdzie potrzebne jest estetyczne, solidne i funkcjonalne rozmieszczenie aparatury modułowej w układzie pionowym. Może być wykorzystywana w:

• Sterowniach przemysłowych – do grupowania przycisków sterowniczych, przełączników trybu pracy oraz lampek sygnalizacyjnych.
• Automatyce budynkowej – w rozdzielnicach piętrowych lub mieszkaniowych do montażu wyłączników, styczników i przekaźników.
• Panelach operatorskich maszyn – jako estetyczna obudowa dla elementów HMI o szerokości 1 modułu.
• Instalacjach tymczasowych i serwisowych – gdzie wymagana jest szybka, przejrzysta i odporna na uszkodzenia organizacja aparatury.

Wskazówki Montażowe

Montaż ramki oraz umieszczonej w niej aparatury powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Ramkę należy zamocować na szynie DIN TH35 zgodnie z instrukcją producenta. Momenty dokręcania oraz przekroje przewodów dobieraj zgodnie z dokumentacją techniczną konkretnych urządzeń montowanych w ramce. Po zakończeniu montażu sprawdź poprawność połączeń i izolację.

FAQ

• Czy ramka pasuje do aparatury innych serii niż Q.7? Ramka została zaprojektowana do aparatury serii Q.7, co zapewnia optymalne dopasowanie wgłębne i mechaniczne. Montaż urządzeń innych serii może wymagać sprawdzenia kompatybilności wymiarowej.
• Jaki jest stopień ochrony IP ramki? Producent nie podał stopnia ochrony ramki. Standardowo osprzęt montowany w rozdzielnicy jest chroniony przez obudowę rozdzielnicy (np. IP54). Ramka sama w sobie nie stanowi bariery ochronnej – odpowiedni IP zapewnia zewnętrzna obudowa i uszczelki.
• Czy ramka jest odporna na działanie wilgoci? Wykonanie ze stali szlachetnej zapewnia wysoką odporność na korozję i wilgoć. Niemniej jednak ramka przeznaczona jest do montażu wewnątrz suchych pomieszczeń lub w rozdzielnicach o odpowiedniej klasie szczelności.
