Ramka pięciokrotna 5x, miętowy, Niloe Step | 863095 Legrand

Opis i Kluczowe Cechy

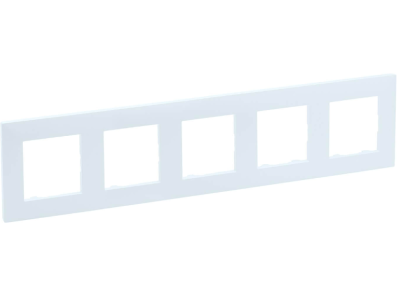

Ramka pięciokrotna 5x w kolorze miętowym (Niloe Step) o symbolu 863095 to element osprzętu instalacyjnego przeznaczony do montażu w rozdzielnicach, tablicach sterowniczych oraz szafach elektrycznych. Jednoczęściowa konstrukcja o wymiarach 86 x 370 mm umożliwia estetyczne i funkcjonalne rozmieszczenie pięciu gniazd lub łączników w pionie lub poziomie.

• Kolor miętowy: Spójna kolorystyka z systemem Niloe Step, ułatwiająca identyfikację i estetyczne komponowanie z innymi elementami aparatury modułowej.
• Wymiary 86 x 370 mm: Zapewnia standardowe rozmieszczenie pięciu modułów o szerokości 18 mm (łącznie 90 mm) z zachowaniem odpowiednich odstępów izolacyjnych.
• Montaż poziomy lub pionowy: Uniwersalne rozwiązanie do różnych konfiguracji szaf sterowniczych i rozdzielnic niskiego napięcia.
• Jednoczęściowa konstrukcja: Gwarantuje stabilność i trwałość montażu, eliminując ryzyko luzowania się połączeń.
• Zgodność z systemem Niloe Step: Umożliwia integrację z innymi elementami osprzętu tej serii, tworząc spójny i funkcjonalny system instalacyjny.

Zgodność z Normami

Ramka spełnia wymagania norm europejskich dotyczących osprzętu instalacyjnego, w tym normy PN-EN 60670-1 i PN-EN 60695-1-10. Posiada deklarację zgodności CE.

Zastosowanie

Ramka pięciokrotna 5x znajduje szerokie zastosowanie w instalacjach elektrycznych niskiego napięcia.

• Montaż w rozdzielnicach budynkowych – do grupowania gniazd lub łączników w pionowych i poziomych układach.
• Szafy sterownicze maszyn przemysłowych – organizacja miejsc przyłączeniowych dla sygnałów sterujących i zasilających.
• Tablice rozdzielcze w budynkach użyteczności publicznej – estetyczne i funkcjonalne rozmieszczenie aparatury.
• Systemy automatyki i sterowania – integracja z modułami wykonawczymi i sygnalizacyjnymi.

Wskazówki Montażowe

Montaż ramki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie zostało odłączone. Ramkę mocuje się na standardowej szynie TH35, stosując odpowiedni moment dokręcania wkrętów (zgodnie z zaleceniami producenta aparatury). Należy zachować odpowiednie odstępy izolacyjne między sąsiadującymi modułami oraz unikać montażu w miejscach narażonych na nadmierne drgania mechaniczne.

FAQ

• Czy ramka nadaje się do montażu pionowego? Tak, ramka 5x umożliwia montaż zarówno w układzie poziomym, jak i pionowym, co pozwala na elastyczne dostosowanie do różnych konfiguracji szaf i rozdzielnic.
• Jaka jest szerokość pojedynczego modułu w tej ramce? Szerokość pojedynczego otworu w ramce wynosi 18 mm, co odpowiada standardowej szerokości modułów aparatury modułowej.
• Czy ramka jest odporna na wysoką temperaturę? Materiał ramki nie został określony w danych produktu, jednak spełnia wymagania norm europejskich dotyczące odporności termicznej osprzętu instalacyjnego (PN-EN 60695-1-10).
