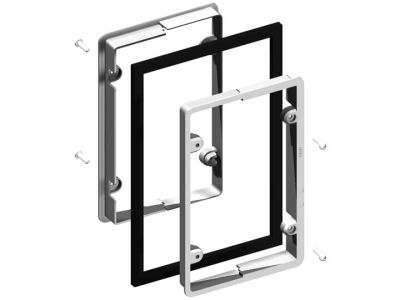

Ramka izolacyjna pod przepusty boczne wymagana przy łączeniu szaf w szereg w kl.I, TwinLine, TZ609 | 2CPX010504R9999 ABB

Alternatywny kod produktu: 2CPX010504R9999

Opis i Kluczowe Cechy

Ramka izolacyjna pod przepusty boczne (symbol 2CPX010504R9999) to niezbędny element przy łączeniu szaf elektrycznych w szereg w klasie I (ochrona przeciwporażeniowa). Zaprojektowana specjalnie dla systemów TwinLine i TZ609, zapewnia izolację styku między sąsiadującymi szafami, eliminując ryzyko zwarcia lub niekontrolowanego przepływu prądu.

• Izolacja styku elektrycznego: Zapobiega powstawaniu mostków przewodzących między szafami, zwiększając niezawodność i bezpieczeństwo instalacji.
• Kompatybilność z systemami TwinLine i TZ609: Idealne dopasowanie do konstrukcji szaf modułowych, gwarantujące poprawną pracę mechanizmu łączenia.
• Materiał izolacyjny: Wykonana z tworzywa sztucznego odpornego na wysokie napięcia i warunki środowiskowe, zapewnia długotrwałą ochronę.
• Montaż na przepustach bocznych: Precyzyjne ułożenie w dedykowanych punktach montażowych szaf, bez konieczności dodatkowych modyfikacji.
• Zastosowanie w klasie I: Spełnia wymagania ochrony przeciwporażeniowej w układach szeregowych szaf rozdzielczych.

Zgodność z Normami

Ramka izolacyjna spełnia wymogi dyrektyw unijnych oraz norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Przeznaczona do stosowania w systemach zgodnych z normami dotyczącymi ochrony przeciwporażeniowej (klasa I). Produkt posiada deklarację zgodności CE.

Zastosowanie

Ramka izolacyjna znajduje zastosowanie w instalacjach, gdzie wymagane jest łączenie szaf elektrycznych w szereg, zachowując ciągłość ochrony przeciwporażeniowej.

• Łączenie szaf modułowych w rozdzielnicach przemysłowych i budynkowych.
• Budowa układów szeregowych w szafach sterowniczych i rozdzielczych.
• Instalacje wymagające separacji galwanicznej między szafami w klasie I.
• Modernizacja istniejących systemów opartej na szafach TwinLine lub TZ609.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Ramkę należy zamontować na dedykowanych przepustach bocznych szaf, upewniając się, że styki między szafami są całkowicie izolowane. Po montażu sprawdzić poprawność ułożenia i brak luzów mechanicznych. Nie stosować w przypadku uszkodzonej ramki lub niekompatybilnych szaf.

FAQ

• Do jakich systemów szaf jest dedykowana ramka? Ramka izolacyjna jest kompatybilna z systemami TwinLine i TZ609, przeznaczonymi do łączenia szaf w szereg w klasie I.
• Czy ramka wymaga dodatkowych narzędzi do montażu? Nie – montaż odbywa się przy użyciu standardowego wyposażenia szafy, bez potrzeby stosowania specjalistycznych narzędzi.
• Jaki jest materiał wykonania ramki? Ramka wykonana jest z tworzywa sztucznego o właściwościach izolacyjnych, odpornego na wysokie napięcia i warunki środowiskowe w instalacjach elektrycznych.
