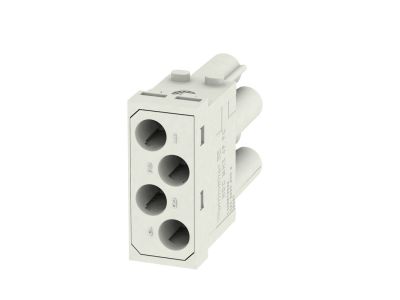

Ramka dokująca wkładów do złącz przemysłowych HDC MHX 4P FC | 1428970000 Weidmuller

Opis i Kluczowe Cechy

Ramka dokująca wkładów do złącz przemysłowych HDC MHX 4P FC (symbol 1428970000) to element konstrukcyjny służący do montażu wkładów stykowych w obudowach złącz przemysłowych Heavy Duty Connector. Dzięki czterobiegunowej konstrukcji (4P) umożliwia organizację połączeń zasilających i sygnałowych w kompaktowej formie. Wersja FC zapewnia kompatybilność z odpowiednimi wkładami, co ułatwia szybki montaż i demontaż.

• Konstrukcja 4-biegunowa (4P): dedykowana do wkładów z czterema stykami, co pozwala na elastyczne konfigurowanie obwodów w jednej obudowie.
• Seria MHX: kompatybilna z wkładami i obudowami HDC serii MHX, zapewniająca łatwą rozbudowę systemu i zamienność elementów.
• Wytrzymała ramka dokująca: sztywno utrzymuje wkłady w obudowie, minimalizując ryzyko poluzowania pod wpływem wibracji i obciążeń mechanicznych.
• Uniwersalność zastosowania: stosowana w rozdzielniach, maszynach przemysłowych i szafach sterowniczych, gdzie wymagane jest niezawodne złącze przemysłowe.
• Łatwy montaż: wkłady wciskane są w ramkę bez użycia narzędzi, co skraca czas instalacji i ułatwia serwis.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami dla złącz przemysłowych HDC. Posiada oznaczenie CE. Szczegółowe wymagania normatywne dotyczące konkretnych aplikacji należy sprawdzić z dokumentacją techniczną producenta.

Zastosowanie

Ramka dokująca wkładów HDC MHX 4P FC znajduje zastosowanie w różnorodnych instalacjach przemysłowych jako element konstrukcyjny do tworzenia złącz wielobiegunowych. Służy do:

• Montażu wkładów stykowych w obudowach złącz HDC w rozdzielniach i szafach sterowniczych.
• Tworzenia modułowych systemów połączeń dla maszyn produkcyjnych i urządzeń automatyki.
• Zastosowań w obszarach wymagających szybkiego okablowania i łatwej wymiany wkładów (wersja FC).
• Systemów sterowania przemysłowego, gdzie konieczna jest wysoka niezawodność połączeń elektrycznych.

Wskazówki Montażowe

Montaż ramki dokującej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Ramkę należy osadzić w obudowie HDC, a wkłady wcisnąć do odpowiednich gniazd. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Używać narzędzi zalecanych przez producenta, aby uniknąć uszkodzenia elementów. Przekrój przewodów i moment dokręcania styku (jeśli dotyczy) dobrać zgodnie z danymi wkładu.

FAQ

• Jaki jest stopień ochrony IP tej ramki? Sama ramka dokująca nie posiada własnego stopnia ochrony – ostateczny poziom IP zapewnia obudowa HDC, w której jest montowana. Należy dobrać odpowiednią obudowę do warunków środowiskowych.
• Czy ramka jest kompatybilna z wkładami innych producentów? Ramka dedykowana jest do wkładów HDC serii MHX. Kompatybilność z innymi seriami (np. HA, HE) należy sprawdzić w dokumentacji technicznej lub skonsultować z producentem.
• Czy montaż wymaga specjalnych narzędzi? Standardowo wkłady wciskane są ręcznie. Do demontażu może być potrzebny specjalny wyciągacz zgodny z serią MHX. Dokładne zalecenia znajdują się w instrukcji produktu.
