Opis i Kluczowe Cechy

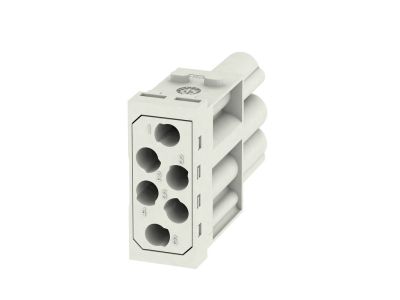

Ramka dokująca wkładów do złącz przemysłowych HDC MHE 6P MC (symbol 1505650000) to dedykowany element systemu HDC (Heavy Duty Connectors) serii MHE, przeznaczony do montażu wkładów stykowych. Model 6P (6-stykowy) pozwala na tworzenie modułowych konfiguracji łączówek, co przekłada się na elastyczność w projektowaniu instalacji przemysłowych. Dzięki zastosowaniu ramki dokującej możliwe jest szybkie przezbrajanie i serwisowanie połączeń.

• System HDC MHE 6P: Ramka zaprojektowana dla wkładów stykowych 6-biegunowych z serii MHE – zapewnia kompatybilność i powtarzalność połączeń w standardowych szafach sterowniczych.
• Modułowość i elastyczność: Umożliwia łączenie różnych typów wkładów (np. sygnałowych, zasilających) w jednej obudowie, co skraca czas montażu i ułatwia modyfikację układu.
• Solidna konstrukcja: Wykonana z materiałów odpornych na obciążenia mechaniczne i wibracje, typowe dla pracy w przemyśle.
• Oznaczenia ułatwiające identyfikację: Symbol 1505650000 ułatwia zamawianie i identyfikację części zamiennych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. W systemie HDC wszystkie elementy są projektowane zgodnie z międzynarodowymi standardami dla złącz przemysłowych, co gwarantuje bezpieczeństwo i niezawodność połączeń.

Zastosowanie

Ramka dokująca wkładów HDC MHE 6P MC znajduje zastosowanie w instalacjach automatyki przemysłowej, gdzie wymagana jest elastyczna konfiguracja złączy. Używana jest m.in. w:

• Szafach sterowniczych maszyn i urządzeń produkcyjnych – do łączenia modułów I/O, siłowników i czujników.
• Systemach dystrybucji sygnałów i zasilania w przemyśle ciężkim.
• Liniach produkcyjnych wymagających szybkiego przezbrajania lub modułowej rozbudowy okablowania.
• Instalacjach złącz wielostykowych w obudowach typu HDC, gdzie niezbędna jest jednolita platforma montażowa dla wkładów.

Wskazówki Montażowe

Montaż ramki dokującej oraz wkładów stykowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Zaleca się postępowanie zgodnie z instrukcją producenta dostarczoną z produktem. Należy zwrócić uwagę na prawidłowe osadzenie wkładów w ramce oraz na moment dokręcania śrub mocujących (jeśli dotyczy), aby uniknąć poluzowania połączeń w warunkach wibracji. Przekroje przewodów i parametry łączenia dobierać zgodnie z dokumentacją techniczną zastosowanych wkładów.

FAQ

• Do jakich wkładów pasuje ta ramka dokująca? Ramka została zaprojektowana dla wkładów stykowych systemu HDC serii MHE w konfiguracji 6-biegunowej (6P). Przed montażem należy sprawdzić kompatybilność konkretnego wkładu z oznaczeniem MC (wersja wtyku).
• Czy ramka jest przystosowana do montażu na szynie TH35? Ramka dokująca HDC MHE 6P MC jest elementem systemu złącz przemysłowych i zazwyczaj montowana jest w dedykowanych obudowach lub na wspornikach w szafach sterowniczych, a nie bezpośrednio na szynie DIN. Szczegóły montażu zawiera dokumentacja producenta.
• Jaki jest stopień ochrony IP ramki? Stopień ochrony całego złącza (obudowa + ramka + wkłady) zależy od zastosowanej obudowy i uszczelnień. Sama ramka nie określa IP – decyduje końcowa konfiguracja. W typowych zastosowaniach HDC zapewnia IP65/IP67 w odpowiedniej obudowie.
