Ramka dokująca wkładów do złącz przemysłowych HDC MHD 12 FC | 1428850000 Weidmuller

Opis i Kluczowe Cechy

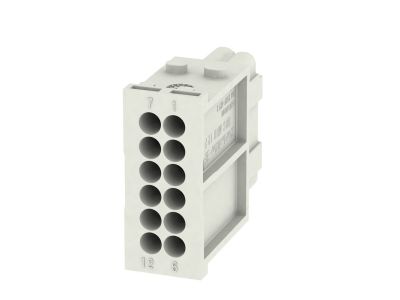

Ramka dokująca wkładów (symbol 1428850000) przeznaczona jest do montażu wkładów stykowych w złączach przemysłowych serii HDC MHD. Umożliwia tworzenie 12-stykowych połączeń modułowych, co pozwala na elastyczne projektowanie wiązek przewodów w szafach sterowniczych i rozdzielnicach. Konstrukcja ramki zapewnia stabilne mocowanie wkładów, ułatwiając szybki montaż i serwis.

• Liczba styków: 12: Umożliwia podłączenie 12 obwodów w jednej ramce, redukując liczbę niezbędnych złącz i oszczędzając miejsce w rozdzielnicy.
• Seria HDC MHD: Kompatybilna z wkładami żeńskimi (FC) i męskimi (MC) tej serii, co gwarantuje spójność i bezpieczeństwo połączeń w systemach złącz przemysłowych.
• Typ wkładu: FC (żeński): Przeznaczona do współpracy z wkładami żeńskimi, zapewniając prawidłowe i bezpieczne połączenie styków bagnetowych.
• Konstrukcja dokująca: Ułatwia szybkie i pewne osadzanie wkładów w ramce, skracając czas montażu i minimalizując ryzyko błędnego podłączenia.
• Materiał: (brak danych): Ramka wykonana z wytrzymałego tworzywa izolacyjnego (typowe dla złącz HDC), odpornego na czynniki mechaniczne i chemiczne.

Zgodność z Normami

Produkt zaprojektowano i wyprodukowano zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla złącz przemysłowych. Posiada oznaczenie CE, potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. Ze względu na charakter akcesorium, szczegółowe parametry elektryczne zależą od zastosowanych wkładów stykowych – należy je dobierać zgodnie z wymaganiami konkretnej aplikacji.

Zastosowanie

Ramka dokująca wkładów stosowana jest w systemach złącz przemysłowych HDC MHD, gdzie wymagana jest modularność i niezawodność połączeń. Sprawdza się w trudnych warunkach pracy, np. w przemyśle maszynowym, automatyce fabrycznej oraz w dystrybucji energii.

• Tworzenie modułowych przyłączy w szafach sterowniczych – umożliwia podłączenie wielu obwodów w jednym złączu.
• Łączenie przewodów w układach sterowania maszyn i urządzeń przemysłowych (styczniki, przekaźniki, czujniki).
• Sygnalizacja i zasilanie w rozdzielnicach – ramka z wkładami żeńskimi do odbiorników wymagających szybkiego odłączenia.
• Systemy automatyki budynkowej i przemysłowej – jako element przejściowy między szafą a urządzeniem ruchomym.

Wskazówki Montażowe

Montaż ramki oraz osadzanie wkładów stykowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Ramkę mocuje się na szynie TH35 (DIN) lub bezpośrednio w obudowie złącza – zgodnie z dokumentacją producenta wkładów. Momenty dokręcania oraz przekroje przewodów należy dobierać według specyfikacji konkretnych wkładów (brak uniwersalnych danych w niniejszej ramce). Podczas montażu zwróć uwagę na prawidłową orientację wkładów (FC/żeński) oraz zabezpieczenie przed przypadkowym rozłączeniem.

FAQ

• Czy ramka jest kompatybilna z wkładami męskimi (MC)? Ramka oznaczona symbolem FC przeznaczona jest do wkładów żeńskich. Do wkładów męskich należy zastosować ramkę z oznaczeniem MC tej samej serii MHD.
• Jaki prąd i napięcie można przenieść przez ramkę? Parametry zależą od zastosowanych wkładów stykowych – ramka sama w sobie nie określa tych wartości. Należy dobrać wkłady zgodne z wymaganiami obwodu (np. do 16 A/400 V w zależności od modelu).
• Czy ramka posiada stopień ochrony IP? W dostarczonych danych nie podano stopnia IP. Dla pełnej ochrony należy stosować wkłady oraz obudowy z deklarowanym IP (np. IP65 w złączach HDC). Samą ramkę montuje się wewnątrz rozdzielnicy, gdzie typowo wymagany jest IP20.
