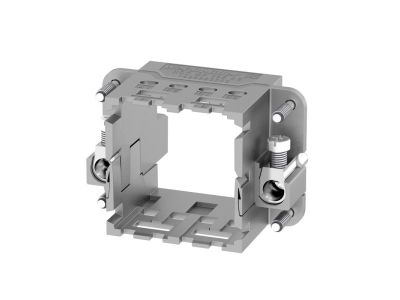

Ramka dokująca wkładów do złącz przemysłowych HDC MF 6B BA | 1428940000 Weidmuller

Opis i Kluczowe Cechy

Ramka dokująca wkładów do złącz przemysłowych HDC MF 6B BA (symbol 1428940000) to element systemu modułowych złącz przemysłowych Heavy Duty Connector. Przeznaczona do montażu wkładów (inserts) w standardzie 6B, umożliwia tworzenie konfigurowalnych połączeń dla wymagających aplikacji przemysłowych.

• Rozmiar 6B: Zapewnia kompatybilność z obudowami i wkładami o tym standardzie – uniwersalność w systemie HDC.
• Przeznaczenie do wkładów modułowych MF: Pozwala na elastyczne łączenie różnych typów styków (sygnałowych, zasilających, pneumatycznych) w jednej ramce.
• Typ BA: Konstrukcja ułatwiająca szybki montaż wkładów i prowadzenie przewodów – skraca czas instalacji.
• Kompatybilność z systemem HDC: Idealne uzupełnienie dla złącz przemysłowych pracujących w trudnych warunkach fabryk, maszyn i instalacji automatyki.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami branżowymi dla złącz przemysłowych Heavy Duty Connector. Posiada oznaczenie CE. Dokładne normy oraz atesty dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Ramka dokująca HDC MF 6B BA znajduje zastosowanie wszędzie tam, gdzie wymagana jest modularna, szybka i niezawodna dystrybucja sygnałów oraz zasilania w warunkach przemysłowych. Sprawdza się w:

• Budowie szaf sterowniczych i rozdzielnic przemysłowych – jako element systemu HDC do wyprowadzania przewodów.
• Automatyce maszyn i urządzeń – umożliwia tworzenie wymiennych interfejsów łączeniowych.
• Instalacjach w trudnych warunkach (drgania, zapylenie) – po zamknięciu w odpowiedniej obudowie HDC.
• Systemach szybkiego podłączania odbiorników – jako część zestawu ramka + wkłady.

Wskazówki Montażowe

Montaż ramki dokującej oraz wkładów musi być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Elementy systemu HDC montuje się w obudowach (na szynie TH35/DIN lub bezpośrednio w ściance). Momenty dokręcania oraz przewody łączące należy dobierać zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac należy upewnić się, że ramka jest prawidłowo zablokowana i styki wkładów są czyste.

FAQ

• Czy ramka HDC MF 6B BA jest przystosowana do montażu na szynie DIN? Sama ramka nie jest bezpośrednim elementem montowanym na szynie DIN. Przeznaczona jest do umieszczenia w obudowie złącza HDC, która może być mocowana na szynie lub w ścianie. Szczegóły montażu podaje dokumentacja producenta.
• Jaki jest stopień ochrony IP ramki? Produkt nie posiada podanego stopnia ochrony IP, ponieważ jest elementem wewnętrznym systemu HDC. Ostateczna szczelność zależy od zastosowanej obudowy (osłony) HDC – typowo dla aparatury wewnątrz rozdzielnic IP20, a dla obudów IP65/IP68 po ich domknięciu.
• Czy ramka może współpracować z wkładami zawierającymi podświetlenie LED? Tak, o ile wkład HDC jest wyposażony w styki do sygnalizacji LED. Ramka nie ma własnych elementów optycznych, ale pełni funkcję mechaniczną utrzymującą wkłady. Należy sprawdzić przenoszenie napięcia przez styki zgodnie z danymi katalogowymi wkładów.
