Ramka dokująca wkładów do złącz przemysłowych HDC MDU | 1429040000 Weidmuller

Opis i Kluczowe Cechy

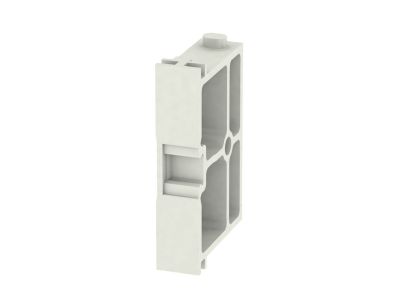

Ramka dokująca wkładów do złącz przemysłowych HDC MDU (symbol 1429040000) to element systemu modułowej dystrybucji sygnałów i zasilania w obudowach złącz ciężkich (Heavy Duty Connectors). Umożliwia pewne i powtarzalne mocowanie wkładów stykowych, zapewniając stabilność połączeń w trudnych warunkach przemysłowych. Dzięki modułowej budowie pozwala na elastyczne konfigurowanie zestawów złączowych, co skraca czas montażu i ułatwia modernizację instalacji.

• Przeznaczenie: Ramka dedykowana do systemu HDC MDU – umożliwia dokowanie wkładów stykowych w standardowych obudowach złącz przemysłowych, zapewniając mechaniczną trwałość i właściwe pozycjonowanie.
• Modułowa konstrukcja: Ułatwia szybką wymianę lub addycję wkładów bez demontażu całego złącza, co skraca czas przestojów podczas serwisu.
• Kompatybilność: Zaprojektowana do współpracy z wkładami serii HDC MDU – gwarantuje zgodność wymiarową i funkcjonalną w standardowych obudowach złącz.
• Wytrzymałość mechaniczna: Wykonana z materiałów odpornych na naprężenia i wibracje, typowych dla aparatury przemysłowej – zwiększa niezawodność połączeń w maszynach i urządzeniach.
• Łatwy montaż: Wkłady wsuwa się w ramkę bez użycia specjalistycznych narzędzi – przyspiesza proces instalacji w szafach sterowniczych i puszkach przyłączeniowych.

Zgodność z Normami

Ramka dokująca została zaprojektowana zgodnie z ogólnymi wymaganiami norm międzynarodowych i europejskich dla złącz przemysłowych (seria IEC/EN 61984, DIN EN 175301-801). Posiada deklarację zgodności CE. W celu potwierdzenia szczegółowych certyfikatów zaleca się sprawdzenie dokumentacji technicznej dostarczonej z produktem.

Zastosowanie

Ramka dokująca HDC MDU znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, modułowe łączenie przewodów w przemyśle i automatyce. Stosowana jest w rozdzielnicach, szafach sterowniczych oraz w urządzeniach mobilnych.

• Montaż wkładów stykowych w obudowach złącz ciężkich – do dystrybucji sygnałów czujnikowych, sterujących oraz zasilania w maszynach produkcyjnych.
• Tworzenie zestawów hybrydowych (zasilanie + dane) w jednej obudowie – idealne do nowoczesnych systemów automatyki i robotyki.
• Szybka wymiana uszkodzonych wkładów w instalacjach przemysłowych bez ingerencji w całe złącze – skraca czas naprawy.
• Konfiguracja niestandardowych zestawów złączowych w prototypach i małoseryjnej produkcji – daje elastyczność w projektowaniu.

Wskazówki Montażowe

Montaż ramki dokującej oraz wkładów powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Ramkę mocuje się w obudowie złącza (zwykle na szynie DIN TH35 lub za pomocą wkrętów – zgodnie z instrukcją producenta). Przekroje przewodów i momenty dokręcania należy dobierać według specyfikacji wkładów oraz obudowy. Przed uruchomieniem sprawdzić poprawność osadzenia wszystkich elementów.

FAQ

• Czy ramka jest kompatybilna z wkładami innych producentów? Ramka została zaprojektowana do systemu HDC MDU i gwarantuje współpracę wyłącznie z wkładami dedykowanymi do tej serii. Użycie wkładów innych producentów może skutkować problemami z pozycjonowaniem i utratą szczelności – zaleca się stosowanie oryginalnych komponentów.
• Jaki jest stopień ochrony po zamontowaniu ramki? Stopień ochrony IP całego zestawu (obudowa + ramka + wkład) zależy od zastosowanej obudowy i uszczelek. Ramka sama w sobie nie określa IP – należy dobrać obudowę odpowiednią do warunków środowiskowych (np. IP65, IP67).
• Czy ramkę można montować na szynie DIN? Montaż zależy od konstrukcji obudowy – ramka jest przeznaczona do mocowania w standardowych obudowach złącz HDC, które często przewidują montaż na szynie TH35. Szczegółowe instrukcje znajdują się w dokumentacji technicznej obudowy.
