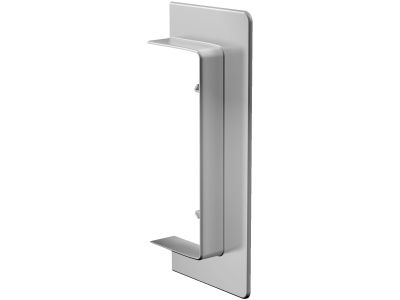

Ramka do ściany, sufitu PC, ABS aluminium, Optiline 45 | ISM10355 Schneider Electric

Opis i Kluczowe Cechy

Ramka do ściany i sufitu ISM10355 z serii Optiline 45 to element montażowy wykonany z poliwęglanu (PC) oraz ABS aluminium. Łączy lekkość i trwałość tworzywa sztucznego z estetyką oraz wytrzymałością mechaniczną aluminium. Przeznaczona do instalacji w systemach kanałów kablowych i na powierzchniach ścian oraz sufitów, umożliwia bezpieczne mocowanie modułów aparatury sterowniczej i sygnalizacyjnej.

• Materiał PC i ABS aluminium: odporność na uderzenia i odkształcenia, a także estetyczny wygląd pasujący do nowoczesnych wnętrz technicznych.
• Przeznaczenie na ścianę i sufit: elastyczność montażu w zależności od potrzeb instalacji – w pionie lub poziomie.
• Seria Optiline 45: kompatybilność z modułami i akcesoriami tej linii, co ułatwia rozbudowę systemu.
• Prosta instalacja: konstrukcja umożliwia szybkie mocowanie do podłoża przy użyciu standardowych łączników (wkręty/kołki) – pod warunkiem dostosowania ich do materiału podłoża.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami europejskimi. Posiada oznakowanie CE. W przypadku montażu w rozdzielnicach lub systemach kanałów należy przestrzegać wymagań norm dla całej instalacji (np. IEC/EN 61439 dla rozdzielnic). Dokładne parametry środowiskowe (np. stopień ochrony IP) zależą od rodzaju zastosowanego osprzętu oraz sposobu montażu – ramka sama w sobie nie określa tych wartości.

Zastosowanie

Ramka ISM10355 znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne mocowanie modułów sterowniczych, sygnalizacyjnych lub przycisków w obrębie ściany lub sufitu.

• Montaż przycisków sterowniczych i przełączników w systemie Optiline 45 na ścianach hali produkcyjnej.
• Mocowanie modułów sygnalizacyjnych (lampki, brzęczyki) na suficie w magazynach lub korytarzach technicznych.
• Instalacja modułów interfejsu operatorskiego w rozdzielnicach wolnostojących, gdzie wymagana jest osobna ramka montażowa.
• Tworzenie punktów przyłączeniowych dla sterowników PLC w puszkach montażowych na ścianach.

Wskazówki Montażowe

Montaż ramki ISM10355 powinien być wykonany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, w którym będzie pracować osprzęt. Ramkę mocuj do podłoża (ściana/sufit) za pomocą odpowiednich kołków i wkrętów, dostosowanych do materiału (beton, cegła, płyta gipsowo-kartonowa). Zachowaj moment dokręcania zgodny z dokumentacją techniczną producenta. Przekroje przewodów oraz dobór zabezpieczeń muszą być zgodne z projektem instalacji. Po zamocowaniu ramki umieść w niej odpowiednie moduły (np. przyciski, przełączniki) i dokręć je zgodnie z instrukcją.

FAQ

• Czy ramka ma podświetlenie LED? Nie, ramka ISM10355 jest wyłącznie elementem montażowym (konstrukcją nośną). Nie zawiera żadnych źródeł światła ani układów podświetlających.
• Jaki stopień ochrony IP ma ta ramka? Producent nie podaje stopnia ochrony dla samej ramki. Ostateczny IP uzyskany po zamontowaniu osprzętu zależy od zastosowanych modułów oraz uszczelnień (jeśli są wymagane). W typowych warunkach suchych pomieszczeń ramka nie zmniejsza ochrony IP całego zestawu.
• Czy mogę zamontować ramkę w suficie podwieszanym? Tak, ramka jest przeznaczona zarówno do ścian, jak i sufitów. Należy jednak upewnić się, że podłoże jest wystarczająco wytrzymałe, a łączniki dobrane do rodzaju płyty (np. kołki do płyt g-k).
