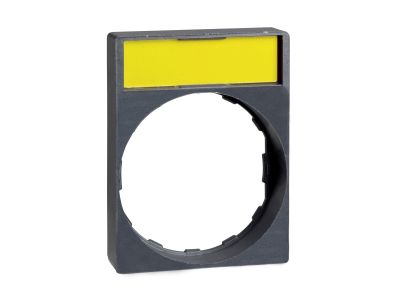

Ramka do mocowania etykiet 30x40mm z etykietą 8x27mm bez oznaczenia | ZBY4H101 Schneider Electric

Opis i Kluczowe Cechy

Ramka do mocowania etykiet Schneider Electric Harmony XB4 (symbol ZBY4H101) służy do personalizacji przycisków, przełączników i lamp sygnalizacyjnych. Dostarczana jest z pustą etykietą o wymiarach 8×27 mm, którą można dowolnie grawerować (czarne lub żółte tło). Kompatybilna z seriami Harmony XB4 i XB5, a także ze wszystkimi standardowymi jednostkami sterującymi i sygnalizacyjnymi o otworze 22 mm.

• Wymiary ramki 30×40 mm: uniwersalny rozmiar pasujący do większości aparatów modułowych i przycisków 22 mm – łatwa identyfikacja funkcji.
• Pusta etykieta (8×27 mm): umożliwia własnoręczne grawerowanie lub nadrukowanie dowolnego symbolu, znaku czy opisu – pełna elastyczność oznakowania.
• Kompatybilność z Harmony XB4 i XB5: współpracuje z całą rodziną przycisków, przełączników obrotowych, grzybkowych i lamp – jeden model do wielu zastosowań.
• Wysoki kontrast (czarne lub żółte tło): zapewnia czytelność nawet przy słabym oświetleniu w rozdzielnicy – bezpieczniejsze i szybsze rozpoznanie funkcji.
• Materiał odporny na warunki pracy w szafie sterowniczej: ramka wytrzymuje typowe obciążenia mechaniczne i termiczne w środowisku przemysłowym – trwałość oznakowania.

Zgodność z Normami

Produkt jest zaprojektowany zgodnie z ogólnymi standardami DIN oraz wymogami dyrektyw unijnych (oznaczenie CE). Nie posiada deklarowanych numerów norm – jako akcesorium mechaniczne spełnia wymagania konstrukcyjne dla szeregu Harmony. Zalecamy montaż zgodnie z dokumentacją producenta.

Zastosowanie

Ramka ZBY4H101 znajduje zastosowanie wszędzie tam, gdzie wymagane jest indywidualne oznakowanie elementów sterowania i sygnalizacji. Umożliwia szybką identyfikację funkcji w szafach sterowniczych, na panelach operatorskich i w automatyce budynkowej.

• Personalizacja przycisków sterowniczych w maszynach i liniach produkcyjnych – grawerowanie symboli funkcyjnych (START, STOP, AWARIA).
• Oznaczenie przełączników trybu pracy (Ręczny/Auto/0) w rozdzielnicach i pulpitach operatorskich.
• Sygnalizacja lampkami kontrolnymi z opisem stanu (Zasilanie, Błąd, Gotowość) – zwiększenie ergonomii i bezpieczeństwa.
• Dostosowanie przycisków w instalacjach systemów automatyki budynkowej (sterowanie roletami, oświetleniem, ogrzewaniem).

Wskazówki Montażowe

Montaż ramki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Ramkę nakłada się na korpus jednostki sterującej (XB4/XB5) przed zamocowaniem przycisku w otworze panelu. Etykietę umieszcza się w prowadnicach, a następnie mocuje ramkę – nie wymaga narzędzi. Przed grawerowaniem należy upewnić się, że wybrany wzór jest jednoznaczny i zgodny z przeznaczeniem urządzenia.

FAQ

• Czy ramka zawiera etykietę z nadrukiem? Ramka dostarczana jest z pustą etykietą (brak nadruku) w kolorze czarnym lub żółtym. Etykietę można grawerować lub drukować we własnym zakresie.
• Jakie są wymiary etykiety i ramki? Ramka ma wymiary 30×40 mm, a pole etykiety wewnątrz to 8×27 mm (szerokość × wysokość). Pasuje do wszystkich standardowych jednostek 22 mm serii Harmony XB4 i XB5.
• Czy ramka nadaje się do wersji z podświetleniem? Tak, ramka jest kompatybilna z lampami sygnalizacyjnymi i przyciskami podświetlanymi Harmony XB4/XB5. Etykieta umieszczona nad źródłem światła umożliwia czytelne oznakowanie bez przeszkadzania w transmisji światła.
