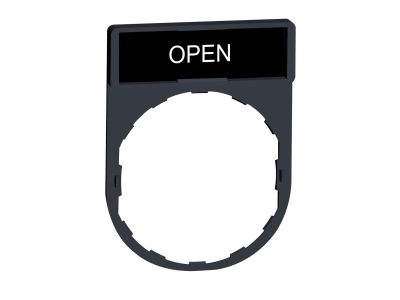

Ramka do mocowania etykiet 30x40mm czarna/czerwona z etykietą 8x27mm "OPEN" Harmony XB4 | ZBY2313 Schneider Electric

Opis i Kluczowe Cechy

Ramka do mocowania etykiet ZBY2313 firmy Schneider Electric to profesjonalne akcesorium do serii przycisków sterowniczych Harmony XB4 i XB5. Wyposażona w czarno‑czerwoną etykietę z napisem „OPEN” o wymiarach 8×27 mm oraz pole etykiety 30×40 mm. Metalowa obudowa zapewnia wytrzymałość mechaniczną, a stopień ochrony IP66 gwarantuje niezawodne działanie w trudnych warunkach przemysłowych.

• Rozmiar etykiety 30×40 mm: czytelne oznaczenie przycisku sterowniczego w standardzie 22 mm – ułatwia identyfikację funkcji w rozdzielnicy.
• Metalowa obudowa: odporność na uderzenia, korozję i wibracje – sprawdza się w wymagających środowiskach, np. w aplikacjach narażonych na uszkodzenia fizyczne.
• Stopień ochrony IP66: całkowita ochrona przed pyłem i silnymi strumieniami wody – umożliwia montaż w strefach wilgotnych i zapylonych.
• Szeroki zakres temperatur -25…70°C: stabilna praca w różnorodnych warunkach klimatycznych – uniwersalne zastosowanie od hal produkcyjnych po magazyny.
• Kompatybilność z Harmony XB4 i XB5: łatwa integracja z istniejącymi przyciskami i sygnalizatorami – zapewnia spójny system oznaczeń w instalacji.

Zgodność z Normami

Ramka ZBY2313 spełnia wymagania międzynarodowych norm dotyczących szczelności (IP66) oraz posiada certyfikat Marine ABS. Dodatkowo produkt przystosowany jest do pracy w warunkach odpowiadających typom obudów 1, 2, 3, 3R, 4, 12 i 13. Posiada oznaczenie CE.

Zastosowanie

Dzięki uniwersalnemu wymiarowi i wytrzymałej konstrukcji ramka sprawdza się w wielu scenariuszach przemysłowych i budynkowych. Stosowana jest głównie do oznaczania przycisków sterowniczych, sygnalizatorów i elementów panelowych.

• Oznaczanie przycisków start/stop w maszynach i urządzeniach produkcyjnych.
• Etykietowanie sygnalizatorów na liniach technologicznych – szybka identyfikacja stanu.
• Personalizacja paneli sterowniczych w automatyce budynkowej (np. sterowanie oświetleniem, bramami).
• Zastosowanie w przemyśle morskim i offshore – certyfikat ABS gwarantuje odporność na agresywne środowisko.

Wskazówki Montażowe

Montaż ramki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Ramkę zakłada się na standardowy przycisk lub sygnalizator z otworem 22 mm (serie XB4, XB5) – mocowanie następuje poprzez zatrzaśnięcie na obudowie. Nie wymaga dodatkowych narzędzi. Moment dokręcania ewentualnych elementów mocujących – zgodnie z dokumentacją producenta. Przekrój przewodów (jeśli stosowane) dobrać do prądu znamionowego przycisku.

FAQ

• Czy ramka zawiera etykietę? Tak, w zestawie znajduje się etykieta z czarno‑czerwonym tłem i napisem „OPEN” o wymiarach 8×27 mm.
• Jaki stopień ochrony ma ramka? Produkt posiada stopień ochrony IP66 oraz jest zgodny z typami obudów 1, 2, 3, 3R, 4, 12 i 13.
• Czy ramka pasuje do przycisków Harmony XB5? Tak, ramka ZBY2313 jest kompatybilna zarówno z serią XB4, jak i XB5 (standard 22 mm).
