Ramka 30x40mm do mocowania etykiet o wymiarach 8x27mm "up" Harmony XB4 | ZBY2307 Schneider Electric

Opis i Kluczowe Cechy

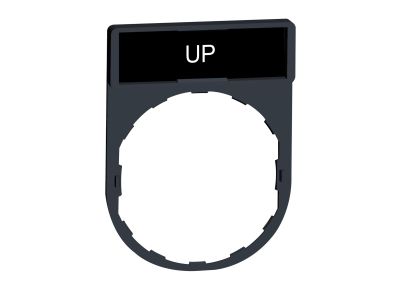

Ramka do etykiet Schneider Electric ZBY2307 (seria Harmony XB4) o wymiarach 30x40 mm umożliwia indywidualne oznakowanie elementów sterowniczych z otworem 22 mm. Wyposażona w czarne lub czerwone tło oraz trwały nadruk „UP”, pozwala na szybką identyfikację funkcji przycisku. Dzięki możliwości włożenia wygrawerowanej etykiety (8×27 mm) w standardzie DIN zapewnia czytelne i odporne na ścieranie oznaczenie – idealne do aplikacji wymagających jednoznacznego wskazania kierunku działania.

• Wymiary ramki 30×40 mm / etykiety 8×27 mm: kompaktowy format pasujący do standardowych wyłączników i przycisków 22 mm Harmony XB4, XB5 i XB7.
• Nadruk „UP”: gotowe oznaczenie kierunku (do góry) – oszczędza czas przy montażu i ułatwia intuicyjną obsługę.
• Wysoki kontrast (czarne/czerwone tło): wyraźny symbol widoczny nawet w słabym oświetleniu, co zwiększa bezpieczeństwo eksploatacji.
• Kompatybilność z wieloma seriami: współpracuje z przyciskami, przełącznikami i sygnalizatorami Harmony XB4, XB5 oraz XB7 – uniwersalne akcesorium do automatyki budynkowej i przemysłowej.
• Personalizacja przez grawerowanie: możliwość wykonania własnego napisu lub symbolu na etykiecie – dostosowanie interfejsu do konkretnych potrzeb instalacji.

Zgodność z Normami

Ramka ZBY2307 została zaprojektowana zgodnie z wymaganiami dla aparatury modułowej 22 mm (standard DIN), posiada certyfikat CE. Producent nie podał konkretnych numerów norm – produkt jest przeznaczony do użytku w instalacjach spełniających ogólne normy europejskie dla osprzętu sterowniczego i sygnalizacyjnego.

Zastosowanie

Ramka do etykiet ZBY2307 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest jednoznaczna identyfikacja funkcji przycisków i przełączników.

• Oznaczanie przycisków „START/STOP” w szafach sterowniczych – wyraźne wskazanie kierunku (UP) dla operatora.
• Personalizacja paneli operatorskich w maszynach i urządzeniach – etykiety z logo firmy, skrótami funkcji lub ikonami.
• Instalacje w automatyce budynkowej (sterowanie oświetleniem, roletami, bramami) – szybkie odróżnienie przycisków w rozdzielnicach.
• Modernizacja istniejących układów – wymiana starych opisów na czytelne, wytrzymałe etykiety w ramce 30×40 mm.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Ramkę nakłada się na standardowy otwór 22 mm (np. w przycisku XB4) – nie wymaga narzędzi ani dokręcania. Przed założeniem należy upewnić się, że etykieta (o maks. wymiarach 8×27 mm) jest prawidłowo wsunięta w prowadnice. Nie stosować nadmiernej siły, aby nie uszkodzić zatrzasków.

FAQ

• Czy ramka ZBY2307 pasuje do przycisków Harmony XB5? Tak, jest kompatybilna z całą serią Harmony XB4, XB5 oraz XB7 (otwór 22 mm).
• Jaką etykietę mogę włożyć do ramki? Etykieta musi mieć wymiary 8×27 mm i grubość typową dla standardowych folii grawerowanych lub drukowanych. Można użyć etykiet z nadrukiem termotransferowym lub grawerowanych.
• Czy ramka jest dostępna w innych kolorach tła niż czarne/czerwone? Zgodnie z danymi producenta ZBY2307 występuje w wersji z czarnym lub czerwonym tłem. Inne kolory nie są objęte ofertą.
