Ramka 30x40mm do mocowania etykiet o wymiarach 8x27mm "reset" Harmony XB4 | ZBY2323 Schneider Electric

Opis i Kluczowe Cechy

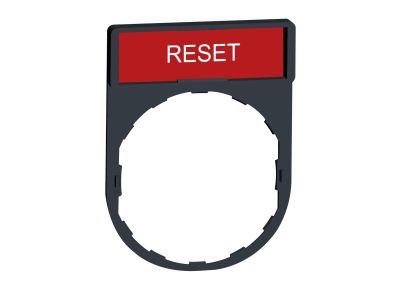

Ramka do etykiet Schneider Electric ZBY2323 to dedykowany element osprzętu do serii przycisków i sygnalizatorów Harmony XB4, XB5 oraz XB7. Wymiary ramki 30×40 mm umożliwiają montaż etykiety o wymiarach 8×27 mm, natomiast czerwone tło i wyraźny nadruk „RESET” zapewniają szybką identyfikację funkcji resetowania w panelach sterowniczych. Produkt pozwala na indywidualne dostosowanie oznaczenia poprzez wymianę etykiety, co zwiększa ergonomię i bezpieczeństwo obsługi maszyn.

• Kompatybilność z seriami Harmony XB4, XB5, XB7: uniwersalne dopasowanie do standardowych otworów montażowych 22 mm – ramkę można stosować z szeroką gamą przycisków, przełączników i lampek sygnalizacyjnych.
• Wymiary etykiety 8×27 mm: optymalna powierzchnia do umieszczenia grawerowanych lub drukowanych oznaczeń, czytelna nawet w warunkach ograniczonej przestrzeni na płycie czołowej.
• Wyraźny napis „RESET” na czerwonym tle: wysoki kontrast ułatwia operatorowi szybkie zlokalizowanie przycisku reset – minimalizuje ryzyko pomyłki podczas procedur uruchamiania lub awaryjnego restartu.
• Możliwość wymiany etykiety: elastyczna personalizacja zgodna z projektem zatwierdzonym przez klienta – pozwala na dostosowanie opisu do zmieniających się funkcji w danym stanowisku.
• Wytrzymała konstrukcja: solidny materiał odporny na uszkodzenia mechaniczne i promieniowanie UV – oznaczenie pozostaje czytelne przez długi okres eksploatacji.

Zgodność z Normami

Produkt jest przeznaczony do stosowania w systemach sterowniczych zgodnych z europejskimi wymaganiami dla osprzętu aparatury łączeniowej. Oznaczenie CE potwierdza spełnienie zasadniczych wymogów dyrektyw UE. Ramka została zaprojektowana i wyprodukowana zgodnie z wewnętrznymi standardami jakości Schneider Electric, co gwarantuje jej niezawodność w środowisku przemysłowym. Szczegółowe informacje o zgodności z konkretnymi normami (np. EN/IEC) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Ramka ZBY2323 służy do jednoznacznego oznaczania funkcji „Reset” w panelach operatorskich, szafach sterowniczych i pulpitach maszyn. Umożliwia szybkie wizualne rozróżnienie przycisków reset od innych elementów sterowania, co podnosi bezpieczeństwo eksploatacji.

• Oznaczanie przycisków i przełączników pełniących funkcję resetu w układach automatyki przemysłowej.
• Personalizacja paneli operatorskich w liniach produkcyjnych, maszynach pakujących, obrabiarkach – zgodnie z wymaganiami konkretnej aplikacji.
• Identyfikacja przycisków w instalacjach HVAC, systemach transportu pionowego (dźwigi, windy) oraz w rozdzielnicach sterowniczych.
• Ujednolicenie oznaczeń w projektach retrofitowych lub modernizacyjnych, gdzie istniejące przyciski wymagają nowego opisu.

Wskazówki Montażowe

Montaż ramki oraz etykiety powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania w obwodzie, do którego przyłączony jest przycisk. Ramkę zakłada się na korpus przycisku przez otwór o średnicy 22 mm (standard DIN), a etykietę umieszcza się w prowadnicach ramki. Moment dokręcania pierścienia mocującego należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów oraz dobór narzędzi – według instrukcji dla konkretnego modelu przycisku.

FAQ

• Czy ramka ZBY2323 pasuje do przycisków Harmony XB7? Tak, ramka jest kompatybilna z seriami XB4, XB5 oraz XB7 – wszystkie wykorzystują standardowy otwór montażowy 22 mm i tę samą konstrukcję mocowania.
• Czy etykieta jest wymienna? Tak, ramka umożliwia wymianę etykiety. Należy zastosować etykietę o wymiarach 8×27 mm, która może być grawerowana, drukowana lub wykonana jako naklejka z odpowiednim oznaczeniem.
• Jakie są wymiary zewnętrzne ramki? Wymiary ramki to 30×40 mm (szerokość x wysokość). Jest to element wystający poza obrys przycisku, co zapewnia czytelne pole pod etykietę.
