Ramka 30x40mm do mocowania etykiet o wymiarach 8x27mm "i-ii" Harmony XB4 | ZBY2179 Schneider Electric

Opis i Kluczowe Cechy

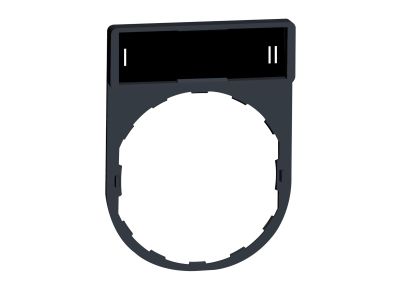

Ramka 30x40mm ZBY2179 firmy Schneider Electric do mocowania etykiet o wymiarach 8x27mm z nadrukiem „I-II” (on/off) – dedykowana do przycisków i przełączników serii Harmony XB4 oraz XB5. Dzięki kompatybilności ze standardowymi otworami 22mm umożliwia szybkie i trwałe oznaczenie funkcji sterowniczej, co zwiększa czytelność paneli operatorskich i minimalizuje ryzyko błędnej obsługi.

• Wymiary ramki 30x40 mm: idealnie dopasowana do przednich paneli aparatury 22 mm, zapewnia stabilne mocowanie i estetyczny wygląd.
• Etykieta 8x27 mm z oznaczeniem I-II: wyraźne, kontrastowe symbole pozycji załączenia (I) i wyłączenia (II) – ułatwiają intuicyjną obsługę i szybkie odczytanie stanu urządzenia.
• Kompatybilna z seriami Harmony XB4 i XB5: pasuje do wszystkich standardowych jednostek sterujących i sygnalizacyjnych 22 mm tych rodzin, co upraszcza dobór i zapas magazynowy.
• Możliwość indywidualnego grawerowania etykiety: pozwala na dostosowanie oznaczenia do konkretnych potrzeb instalacji, np. symboli, napisów czy logotypów.
• Solidne wykonanie: trwała ramka odporna na ścieranie i zabrudzenia, co gwarantuje długotrwałą czytelność opisu w środowisku przemysłowym.

Zgodność z Normami

Produkt przeznaczony do montażu w rozdzielnicach i pulpitach sterowniczych zgodnych z ogólnymi wymaganiami norm europejskich (Dyrektywa Niskonapięciowa). Posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa. Ze względu na charakter akcesoriów nie wymaga osobnej certyfikacji styków – pełne bezpieczeństwo elektryczne zapewniają współpracujące z ramką przyciski i przełączniki zgodne z normami IEC/EN 60947-5-1.

Zastosowanie

Ramka ZBY2179 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest czytelne i trwałe oznaczenie funkcji przycisków, przełączników czy sygnalizatorów w obwodach sterowania i sygnalizacji. Sprawdza się w następujących scenariuszach:

• Oznaczanie przycisków załączenia/wyłączenia w szafach sterowniczych – jednoznaczna identyfikacja pozycji I/II.
• Opis przełączników trybu pracy (ręczny/automatyczny) i przycisków zatrzymania awaryjnego w automatyce przemysłowej.
• Personalizacja paneli operatorskich w maszynach – możliwość dodania indywidualnego graweru.
• Modernizacja istniejących układów sterowania – szybka wymiana nieczytelnych lub uszkodzonych oznaczeń.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Ramkę umieszcza się na przedniej stronie panelu, na standardowym otworze montażowym o średnicy 22 mm, a następnie zabezpiecza od tyłu pierścieniem mocującym (dołączonym do jednostki sterującej). Zaleca się dokręcanie momentem zgodnym z dokumentacją producenta przycisku/ przełącznika. Przekrój przewodów należy dobrać do prądu znamionowego danej aparatury.

FAQ

• Czy ramka ZBY2179 jest podświetlana? Nie, jest to wyłącznie ramka do mocowania etykiet. Podświetlenie może być zapewnione przez współpracującą jednostkę sterującą wyposażoną w diodę LED (np. przyciski z wbudowaną lampką).
• Jaki stopień ochrony IP zapewnia ramka? Stopień ochrony zależy od całego urządzenia sterowniczego (przycisk + ramka). Ramka sama w sobie nie zmienia klasy IP – w przypadku montażu na pulpicie należy stosować odpowiednie uszczelki. Dane szczegółowe znajdują się w dokumentacji konkretnego przycisku.
• Czy pasuje do wszystkich przycisków serii Harmony XB4 i XB5? Tak, ramka jest kompatybilna ze wszystkimi standardowymi jednostkami sterującymi i sygnalizacyjnymi 22 mm z tych rodzin (XB4, XB5). Przed montażem warto sprawdzić zgodność wymiarową z otworem panelowym.
