Ramka 30x40mm do mocowania etykiet o wymiarach 8x27mm "down" Harmony XB4 | ZBY2308 Schneider Electric

Opis i Kluczowe Cechy

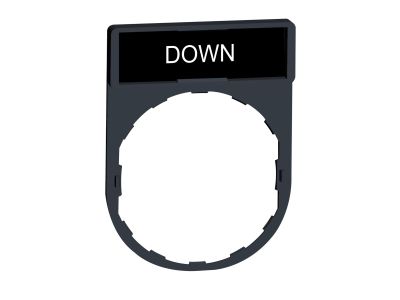

Ramka do mocowania etykiet o symbolu ZBY2308 firmy Schneider Electric, przeznaczona do serii Harmony XB4, XB5 i XB7. Wymiary ramki 30x40 mm umożliwiają montaż etykiety o wymiarach 8x27 mm z grawerem „DOWN”. Dzięki wyrazistemu, wysokokontrastowemu oznaczeniu użytkownik zyskuje szybką i bezbłędną identyfikację funkcji elementu sterowniczego, co zwiększa bezpieczeństwo i ergonomię obsługi w rozdzielnicach oraz szafach sterowniczych.

• Wymiary ramki 30×40 mm: pasuje do standardowych otworów montażowych 22 mm w aparatach Harmony XB4, XB5 i XB7.
• Etykieta o wymiarach 8×27 mm z napisem „DOWN”: zapewnia czytelne oznaczenie kierunku lub funkcji, ułatwiając obsługę operatorowi.
• Wysoki kontrast nadruku: oznaczenie jest dobrze widoczne nawet w słabym oświetleniu, co redukuje ryzyko pomyłek.
• Kompatybilność z całą serią Harmony (XB4, XB5, XB7): uniwersalne akcesorium, które można stosować z różnymi przyciskami, przełącznikami i lampkami sygnalizacyjnymi.
• Możliwość personalizacji: ramka umożliwia zamieszczenie własnej etykiety – idealna do projektów wymagających indywidualnych oznaczeń.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami norm europejskich oraz posiada oznaczenie CE. Kompatybilność z serią Harmony XB4, XB5 i XB7 zapewnia bezproblemową integrację z istniejącym osprzętem. W celu uzyskania szczegółowych informacji o konkretnych normach dla całego zestawu (np. przycisku z ramką) należy odnieść się do dokumentacji danego urządzenia podstawowego.

Zastosowanie

Ramka ZBY2308 znajduje zastosowanie wszędzie tam, gdzie wymagane jest jednoznaczne oznaczenie funkcji elementów sterowniczych – zarówno w przemyśle, jak i w automatyce budynkowej.

• Oznaczanie przycisków „stop” lub „opuść” na panelach sterowniczych maszyn.
• Impulsowanie styczników i przekaźników – czytelna etykieta wskazuje kierunek ruchu.
• Sygnalizacja pozycji w szafach sterowniczych – szybka identyfikacja funkcji bez odczytywania schematów.
• Automatyka budynkowa – oznaczanie przełączników rolet, bram lub wind.

Wskazówki Montażowe

Montaż ramki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Ramkę mocuje się przez zatrzaśnięcie na korpusie przycisku lub lampki sygnalizacyjnej z serii Harmony (otwór 22 mm). Należy stosować się do instrukcji producenta dotyczącej siły docisku i kolejności montażu. Przekrój przewodów i moment dokręcania zacisków – zgodnie z dokumentacją zastosowanego urządzenia podstawowego.

FAQ

• Czy ramka zawiera gotową etykietę? Tak, ramka jest dostarczana z etykietą z grawerem „DOWN” o wymiarach 8×27 mm. Etykieta jest zamontowana na stałe – można ją wymienić na własną, jeżeli konstrukcja ramki na to pozwala (sprawdź w dokumentacji).
• Czy ramka pasuje do wszystkich przycisków Harmony? Ramka ZBY2308 jest kompatybilna z seriami XB4, XB5 oraz XB7 (otwór 22 mm). Nie jest przeznaczona do innych serii ani do standardowych otworów 30 mm.
• Jaki stopień ochrony zapewnia ramka? Producent nie podaje oddzielnego stopnia ochrony dla samej ramki. W praktyce ochronność całego zestawu zależy od użytego przycisku lub lampki (np. IP66 dla XB4). Montaż ramki nie obniża deklarowanego IP urządzenia podstawowego, pod warunkiem prawidłowego osadzenia.
