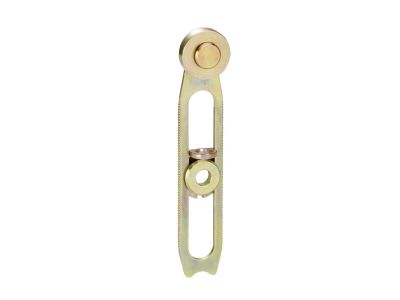

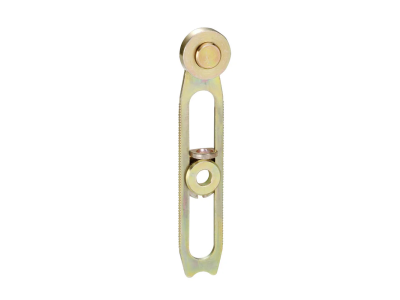

Ramię łącznika krańcowego ZC2J dźwignia zrolką stalową -40-120 st.C | ZCKY43 Telemecanique Sensors

Opis i Kluczowe Cechy

Ramię łącznika krańcowego o oznaczeniu ZCKY43 to profesjonalny komponent automatyki przemysłowej od renomowanego producenta Telemecanique Sensors. Produkt ten został zaprojektowany z myślą o pracy w najbardziej wymagających warunkach środowiskowych. Kluczowym elementem konstrukcyjnym jest dźwignia wyposażona w rolkę wykonaną z wysokogatunkowej stali, co zapewnia wyjątkową odporność na ścieranie oraz uszkodzenia mechaniczne podczas cyklicznego kontaktu z elementami sterującymi. Solidna budowa gwarantuje długą żywotność mechaniczną, co jest kluczowe w systemach utrzymania ruchu, gdzie przestoje generują wysokie koszty.

• Materiał rolki: Stal hartowana zapewniająca minimalne zużycie nawet przy intensywnej eksploatacji.
• Zakres temperatur: Szerokie spektrum pracy od -40°C do +70°C (z możliwością pracy w specyficznych warunkach do 120°C zależnie od konfiguracji korpusu) pozwala na montaż w chłodniach oraz w pobliżu procesów termicznych.
• Kompatybilność: Dźwignia dedykowana do korpusów serii ZC2J, tworząc z nimi spójny i niezawodny układ przełączający.

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości wymagane w sektorze przemysłowym. Konstrukcja jest zgodna z międzynarodowymi standardami dotyczącymi aparatury sterowniczej i rozdzielczej. Dzięki zastosowaniu materiałów najwyższej jakości, ramię ZCKY43 wspiera zachowanie stopnia ochrony IP deklarowanego dla kompletnego łącznika krańcowego, co potwierdza jego przydatność do pracy w zapyleniu i wilgoci zgodnie z normą IEC 60947-5-1.

Zastosowanie

Dźwignia z rolką stalową znajduje szerokie zastosowanie w ciężkim przemyśle maszynowym oraz systemach transportu bliskiego. Jest idealnym rozwiązaniem do:

• Detekcji położenia elementów na liniach produkcyjnych i przenośnikach taśmowych.
• Systemów windowych i dźwigowych, gdzie wymagana jest precyzja i odporność na uderzenia.
• Maszyn budowlanych i rolniczych narażonych na skrajne temperatury zewnętrzne.
• Przemysłu metalurgicznego, gdzie plastikowe rolki mogłyby ulec stopieniu lub szybkiemu zużyciu.

Wskazówki Montażowe

Podczas montażu ramienia ZCKY43 na głowicy łącznika serii ZC2J należy zwrócić uwagę na odpowiednie ustawienie kąta natarcia elementu sterującego względem rolki stalowej. Zaleca się, aby najazd krzywki był płynny, co minimalizuje siły poprzeczne działające na trzpień łącznika. Należy regularnie kontrolować stan powierzchni rolki oraz dokręcenie śruby mocującej ramię do wałka głowicy, stosując zalecany przez producenta moment dokręcania, aby zapobiec poluzowaniu pod wpływem wibracji maszynowych.

FAQ

• Czy rolka stalowa wymaga smarowania? Stalowa rolka jest zaprojektowana do pracy bezobsługowej, jednak w środowiskach o bardzo wysokim zapyleniu okresowe czyszczenie powierzchni tocznej przedłuża żywotność zarówno ramienia, jak i krzywki sterującej.
• Czy ramię ZCKY43 pasuje do innych serii niż ZC2J? Ramię jest optymalizowane pod kątem serii ZC2J. Przed montażem na innych korpusach Telemecanique Sensors należy zweryfikować średnicę wałka i system mocowania.
• Jaka jest główna zaleta rolki stalowej nad termoplastyczną? Rolka stalowa nie odkształca się pod wpływem nacisku w wysokich temperaturach i jest znacznie bardziej odporna na przecięcia oraz zarysowania przez ostre krawędzie elementów sterujących.
