Rame metalowa do podłóg betonowych z samoregulacją 12/18M | 088091 Legrand

Opis i Kluczowe Cechy

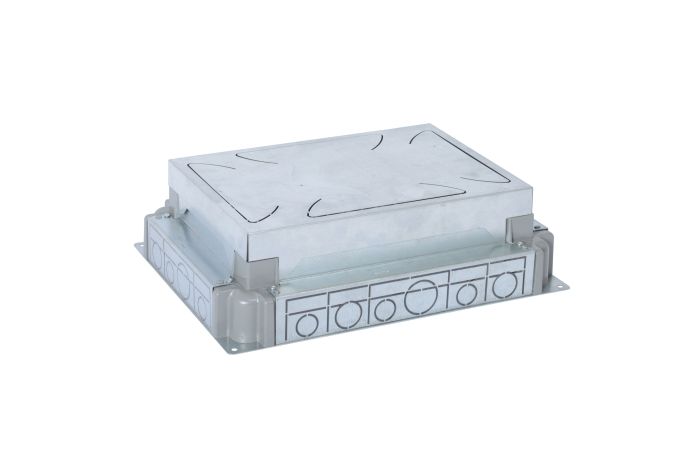

Metalowa rama samoregulująca 088091 przeznaczona do montażu puszek podłogowych w wylewkach betonowych. Dzięki konstrukcji z regulacją poziomu eliminuje konieczność wstępnego ustawiania wysokości – po zalaniu betonem puszka automatycznie znajduje się na właściwej wysokości. Kompatybilna z puszkami poziomymi 18M (3x6M) oraz pionowymi 12M (2x6M). Cztery otwory montażowe umożliwiają stabilne przymocowanie ramy do podłoża przed zalaniem.

• Samoregulacja poziomu: brak konieczności ręcznego ustawiania wysokości ramy przed wylaniem betonu – oszczędność czasu i precyzyjne wypoziomowanie puszki podłogowej
• Zakres głębokości wylewki 65-90 mm: uniwersalne dopasowanie do typowych grubości posadzek betonowych
• Perforowane otwory na korytka kablowe (min. 75x25 mm, maks. 225x38 mm): łatwe wprowadzenie przewodów i prowadnic kablowych bez dodatkowej obróbki
• Otwory na rury elektroinstalacyjne Ø20, Ø25, Ø32: możliwość podłączenia standardowych rur instalacyjnych
• Metalowa zdejmowalna pokrywa ochronna: zabezpiecza wnętrze puszki przed dostaniem się betonu podczas zalewania

Zgodność z Normami

Rama została zaprojektowana zgodnie z ogólnymi wymaganiami europejskich norm dla osprzętu podłogowego i instalacji elektrycznych w budownictwie. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Wykonanie z metalu zapewnia odpowiednią wytrzymałość mechaniczną typową dla tego rodzaju akcesoriów.

Zastosowanie

Rama metalowa 088091 służy do przygotowania mocowania puszek podłogowych w konstrukcjach betonowych – idealna w projektach biurowych, handlowych, przemysłowych oraz budynkach użyteczności publicznej.

• Montaż puszek podłogowych w posadzkach betonowych w nowych inwestycjach budowlanych
• Instalacja systemów gniazd podłogowych w salach konferencyjnych i open space
• Przygotowanie przepustów dla kabli teleinformatycznych i elektrycznych w podłogach technicznych
• Uniwersalne zastosowanie z puszkami poziomymi 18M i pionowymi 12M

Wskazówki Montażowe

Montaż ramy powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac upewnij się, że zasilanie w strefie instalacji jest wyłączone i zabezpieczone przed przypadkowym załączeniem. Ramę należy przymocować do podłoża za pomocą czterech otworów montażowych (śruby/dobierane wg podłoża), a następnie wypoziomować przy użyciu mechanizmu samoregulacji przed wylaniem betonu. Po związaniu betonu zdejmij pokrywę ochronną i zamontuj puszkę podłogową. Przekroje korytek i rur dobieraj zgodnie z obciążeniem kabli oraz wymaganiami instalacji.

FAQ

• Czy rama nadaje się do puszek kwadratowych i prostokątnych? Tak, zgodnie z danymi producenta rama jest przeznaczona wyłącznie dla puszek prostokątnych lub kwadratowych – zarówno poziomych 18M, jak i pionowych 12M.
• Jaką grubość wylewki betonowej obsługuje rama? Rama została zaprojektowana do wylewek o głębokości od 65 mm do 90 mm – mieści się w tym zakresie większość standardowych posadzek.
• Czy pokrywa ochronna jest wielokrotnego użytku? Tak, metalowa pokrywa jest zdejmowalna i po zalaniu betonu można ją zdjąć i użyć ponownie przy kolejnym montażu.
