Rama W800 D400 PSet | LVS08408 Schneider Electric

Opis i Kluczowe Cechy

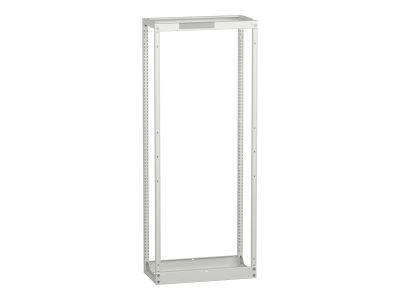

Rama W800 D400 PSet to konstrukcja nośna dedykowana do szaf serii PrismaSet P, umożliwiająca budowę wielosegmentowych rozwiązań kablowych. Zaprojektowana z myślą o kompatybilności z kanałami kablowymi o szerokości 800 mm i głębokości 400 mm, zapewnia stabilne podparcie dla aparatury modułowej i osprzętu. Rama umożliwia łączenie kilku segmentów równolegle lub szeregowo, tworząc spójne i funkcjonalne instalacje.

• Modułowa konstrukcja: Pozwala na elastyczne łączenie ram w układy wielopanelowe, dostosowane do indywidualnych potrzeb instalacji.
• Głębokość 400 mm: Optymalna przestrzeń dla układania wiązek kabli, zapewniająca odpowiednią ilość miejsca na separację obwodów.
• Szerokość 800 mm: Standardowy wymiar kompatybilny z szeroką gamą kanałów kablowych i osprzętu systemowego.
• Kompatybilność z panelami osłonowymi IP30/IP55: Możliwość montażu paneli o różnych stopniach ochrony, dostosowanych do warunków środowiskowych.
• Stabilna konstrukcja nośna: Gwarantuje pewne mocowanie aparatury i zabezpieczenie przed odkształceniami mechanicznymi.

Zgodność z Normami

Rama W800 D400 PSet spełnia wymagania norm europejskich dotyczących konstrukcji nośnych dla szaf rozdzielczych i systemów kablowych. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rama W800 D400 PSet znajduje zastosowanie jako element nośny w instalacjach elektrycznych wymagających modularnych rozwiązań kablowych.

• Budowa rozdzielnic modułowych w obiektach przemysłowych i komercyjnych.
• Tworzenie wielosegmentowych szaf sterowniczych z podziałem na strefy funkcjonalne.
• Układy kablowe wymagające oddzielnego prowadzenia obwodów (zasilanie, sygnał, sterowanie).
• Instalacje z panelami osłonowymi IP30 (wewnętrzne, suche środowiska) lub IP55 (trudne warunki środowiskowe).

Wskazówki Montażowe

Montaż ramy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Konstrukcję należy mocować do podłoża przy użyciu odpowiednich łączników dostosowanych do rodzaju podłoża (beton, stal, płyta gipsowo-kartonowa). Ramy można łączyć za pomocą dedykowanych złączek systemowych. Przed montażem aparatury należy upewnić się, że rama została wypoziomowana i zamocowana stabilnie. Podczas montażu paneli osłonowych należy zachować odpowiednią kolejność, aby zapewnić ciągłość ochrony IP.

FAQ

• Czy ramę można łączyć z innymi systemami kablowymi? Tak, rama W800 D400 PSet została zaprojektowana jako element systemowy kompatybilny z innymi komponentami linii PrismaSet P.
• Jakie panele osłonowe są kompatybilne z ramą? Rama obsługuje panele IP30 (dla suchych wnętrz) oraz IP55 (do zastosowań zewnętrznych i w trudnych warunkach środowiskowych).
• Czy rama wymaga dodatkowego wzmacniania? Standardowa konstrukcja zapewnia wystarczającą sztywność. W przypadku bardzo długich układów zaleca się dodatkowe mocowanie pośrednie do konstrukcji nośnej budynku.
