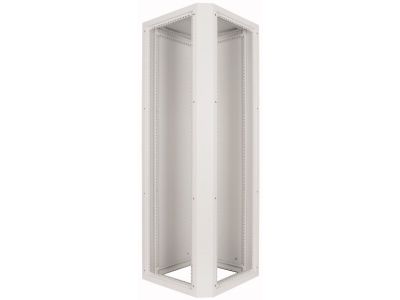

Rama narożna, wys. 2000mmm, XVTL-CF/S-4/4-20 | 114795 Eaton

Alternatywny kod produktu: XLC2044

Opis i Kluczowe Cechy

Rama narożna o symbolu 114795 (typ XLC2044) przeznaczona do rozdzielnic w zabudowie szeregowej z serii XVTL, zaprojektowana dla prądów do 2500 A. Wysokość ramy wynosi 2000 mm, co umożliwia montaż w przestronnych rozdzielnicach głównych i przemysłowych. Konstrukcja narożna zapewnia odpowiednią sztywność i stabilność mechaniczną w rozdzielnicach modułowych.

• Wysokość 2000 mm: Idealna do rozdzielnic o dużej pojemności montażowej, umożliwiająca instalację wielu aparatów modułowych i przyłączy.
• Przeznaczenie do rozdzielnic XVTL do 2500 A: Gwarantuje kompatybilność z systemami dystrybucji energii o znacznym obciążeniu prądowym.
• Typ XLC2044: Specyficzny model ramy dopasowany do serii rozdzielnic szeregowych XVTL, zapewniający łatwy i szybki montaż.
• Zabudowa szeregowa: Umożliwia łączenie kolejnych sekcji rozdzielnicy w jeden ciągły system zasilania.
• Konstrukcja narożna: Zwiększa wytrzymałość obudowy i ułatwia prowadzenie tras kablowych w narożnikach rozdzielnicy.

Zgodność z Normami

Rama narożna XVTL-CF/S-4/4-20 została zaprojektowana zgodnie z ogólnie przyjętymi normami europejskimi oraz standardami DIN dla rozdzielnic niskiego napięcia. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości obowiązujących na rynku Unii Europejskiej. Montaż powinien być wykonany zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

Zastosowanie

Rama narożna znajduje zastosowanie przede wszystkim w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, komercyjnych oraz infrastrukturalnych. Stanowi element konstrukcyjny umożliwiający tworzenie rozbudowanych systemów dystrybucji energii.

• Budowa rozdzielnic szeregowych w systemach zasilania głównego (do 2500 A) w zakładach produkcyjnych.
• Montaż w rozdzielnicach piętrowych i korytowych, gdzie wymagana jest duża wysokość zabudowy.
• Tworzenie narożnych przejść między sekcjami rozdzielnicy w celu optymalnego wykorzystania przestrzeni.
• Rozbudowa istniejących rozdzielnic serii XVTL o dodatkowe moduły i aparaturę.

Wskazówki Montażowe

Montaż ramy narożnej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Ramę mocować do konstrukcji nośnej rozdzielnicy za pomocą dostarczonych elementów montażowych. Przekroje przewodów i szyn zbiorczych dobrać zgodnie z obowiązującymi normami i przewidywanym obciążeniem. Zaleca się stosowanie momentu dokręcania śrub zgodnie z wytycznymi producenta rozdzielnicy.

FAQ

• Do jakich rozdzielnic pasuje ta rama? Rama przeznaczona jest do rozdzielnic w zabudowie szeregowej serii XVTL, zaprojektowanych dla prądów do 2500 A. Jej symbol typowy to XLC2044.
• Jaka jest wysokość ramy? Wysokość wynosi 2000 mm, co pozwala na montaż w wysokich obudowach rozdzielnic.
• Czy rama jest elementem narożnym? Tak, jest to rama narożna, co oznacza, że montuje się ją w narożniku rozdzielnicy, tworząc kątowe połączenie między sekcjami.
