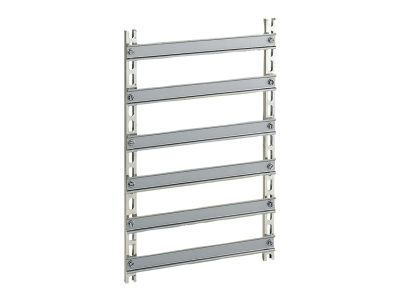

Rama montażowa symetryczna (6 szyn) dla obudowy o wymiarach wysokość 600xW600mm | NSYMD66 Schneider Electric

Opis i Kluczowe Cechy

Rama montażowa symetryczna Schneider Electric o numerze katalogowym NSYMD66 to zaawansowane rozwiązanie konstrukcyjne zaprojektowane z myślą o profesjonalnej organizacji aparatury modułowej wewnątrz obudów przemysłowych. Produkt ten stanowi fundament dla systemów rozdzielczych, oferując aż 6 szyn typu DIN (symetrycznych), co pozwala na maksymalne wykorzystanie przestrzeni montażowej w obudowach o wymiarach znamionowych 600 mm wysokości oraz 600 mm szerokości. Dzięki zastosowaniu wysokiej jakości materiałów, rama gwarantuje sztywność konstrukcyjną oraz pewne osadzenie komponentów, co jest kluczowe w środowiskach narażonych na drgania.

• Pojemność montażowa: Wyposażenie w 6 szyn DIN umożliwia montaż szerokiej gamy aparatury modułowej, od wyłączników nadprądowych po zaawansowane sterowniki PLC.
• Kompletny zestaw: Produkt dostarczany jest jako gotowy system, zawierający 2 pionowe profile nośne, 6 szyn symetrycznych oraz niezbędne elementy mocujące.
• Wszechstronność montażu: Konstrukcja umożliwia mocowanie bezpośrednie na podkładkach, z użyciem podkładek dystansowych lub na ślizgu krokowym, co pozwala na precyzyjne dostosowanie głębokości montażu aparatury.

Zgodność z Normami

Rama montażowa NSYMD66 została zaprojektowana zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia pełną kompatybilność z flagowymi seriami obudów tego producenta. Wykorzystanie szyn symetrycznych DIN jest zgodne z międzynarodowymi standardami montażu aparatury modułowej, co ułatwia integrację komponentów różnych producentów. Produkt wspiera zachowanie ciągłości elektrycznej i bezpieczeństwa użytkowania wewnątrz rozdzielnic niskiego napięcia, spełniając wymagania stawiane osprzętowi do profesjonalnych instalacji elektroenergetycznych.

Zastosowanie

Produkt jest dedykowany do zastosowań wielozadaniowych w przemyśle oraz budownictwie komercyjnym. Rama NSYMD66 jest w pełni kompatybilna z następującymi gamami obudów Schneider Electric:

• Spacial CRN oraz S3D: Stalowe obudowy naścienne, gdzie rama optymalizuje przestrzeń dla automatyki.
• Spacial S3X: Obudowy wykonane ze stali nierdzewnej, stosowane w trudnych warunkach środowiskowych.
• Thalassa PLM: Obudowy poliestrowe, w których rama stanowi stabilny stelaż wewnętrzny.

Dzięki swojej uniwersalności, rama znajduje zastosowanie w budowie szaf sterowniczych, rozdzielnic zasilających oraz systemów sterowania procesami technologicznymi.

Wskazówki Montażowe

Instalacja ramy NSYMD66 jest intuicyjna, jednak wymaga zachowania odpowiedniej kolejności prac, aby zapewnić trwałość konstrukcji:

• Dobór punktów mocowania: Należy wybrać odpowiedni sposób montażu (bezpośredni, dystansowy lub krokowy) w zależności od wymaganej odległości aparatury od drzwi obudowy.
• Stabilizacja pionów: W pierwszej kolejności należy zamontować dwa profile pionowe do korpusu obudowy, używając dołączonych elementów mocujących.
• Pozycjonowanie szyn: Szyny DIN powinny być przykręcone do profili pionowych z zachowaniem odpowiednich odstępów izolacyjnych pomiędzy rzędami aparatury, co ułatwia późniejsze prowadzenie przewodów w korytkach grzebieniowych.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania śrub montażowych, aby uniknąć poluzowania konstrukcji pod wpływem obciążeń dynamicznych.

FAQ

• Czy rama pasuje do obudów innych producentów? Rama została zaprojektowana pod konkretne wymiary i systemy mocowań obudów Schneider Electric (Spacial, Thalassa). Montaż w obudowach innych marek może wymagać dodatkowych adaptacji i nie jest gwarantowany przez producenta.
• Z czego składa się zestaw? W opakowaniu znajduje się 1 kompletna sztuka produktu, na którą składają się 2 szyny pionowe, 6 szyn poziomych DIN oraz zestaw śrub i elementów mocujących.
• Czy szyny DIN można przesuwać w pionie? Tak, system mocowania na profilach pionowych pozwala na dostosowanie rozstawu szyn do specyficznych potrzeb projektu i gabarytów montowanej aparatury.
