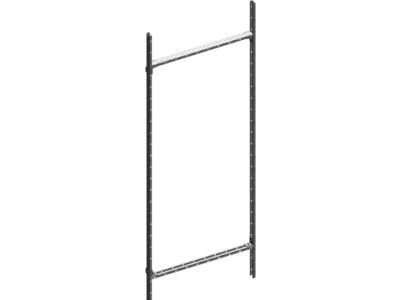

Rama montażowa 2.szerokość OH10, WR210 | 2CPX045235R9999 ABB

Alternatywny kod produktu: 2CPX045235R9999

Opis i Kluczowe Cechy

Rama montażowa OH10 WR210 (symbol 2CPX045235R9999) o podwójnej szerokości to dedykowane rozwiązanie do montażu aparatury modułowej w szafach sterowniczych i rozdzielnicach. Wykonana ze stali o podwyższonej odporności mechanicznej, zapewnia stabilne i trwałe mocowanie modułów o szerokości 2 jednostek. Kompatybilna z szynami TH35 (DIN) – standardowym systemem montażowym w instalacjach elektrycznych.

• Podwójna szerokość (2 jednostki): Umożliwia montaż dwóch modułów o szerokości 1 jednostki lub jednego modułu szerokiego (np. stycznik, aparat zasilający) w kompaktowej przestrzeni.
• Stalowa konstrukcja: Zwiększona sztywność i odporność na obciążenia mechaniczne – gwarancja długotrwałej stabilności mocowania.
• Montaż na szynie TH35: Kompatybilność ze standardowymi szynami montażowymi w szafach sterowniczych, ułatwiająca szybki i precyzyjny montaż.
• Uniwersalność: Przeznaczona do stosowania z aparaturą modułową różnych producentów, zgodną z normami DIN.
• Estetyczny design: Prosta konstrukcja z otworami montażowymi ułatwiająca organizację okablowania.

Zgodność z Normami

Rama OH10 WR210 spełnia wymagania norm europejskich dotyczących aparatury modułowej i szyn montażowych. Zgodna z normami DIN 43880 (szerokość modułów) oraz EN 60715 (szyny TH35), co potwierdza jej kompatybilność z większością urządzeń na rynku.

Zastosowanie

Rama montażowa OH10 WR210 przeznaczona jest do organizacji i mocowania aparatury elektrycznej w szafach sterowniczych, rozdzielnicach i panelach sterowania.

• Montaż modułów o szerokości 2 jednostek (np. liczniki, zabezpieczenia, regulatory) w szafach sterowniczych.
• Organizacja przestrzeni w szafach z ograniczoną ilością miejsca – podwójna szerokość pozwala na efektywne zagospodarowanie miejsca.
• Stabilne mocowanie aparatury w miejscach narażonych na wibracje (np. maszyny przemysłowe, systemy automatyki).
• Budowa paneli sterowania w instalacjach przemysłowych i budynkowych.

Wskazówki Montażowe

Montaż ramy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Rama mocowana jest do szyny TH35 za pomocą zatrzasków systemowych. Przed montażem należy upewnić się, że szyna jest odpowiednio wypoziomowana i zamocowana w szafie. Po umieszczeniu ramy na szynie, należy ją docisnąć do momentu pełnego zatrzaśnięcia. Aparaturę modułową montować zgodnie z zaleceniami producenta, zachowując odpowiednie odstępy izolacyjne. Podczas prac należy zachować ostrożność, aby nie uszkodzić ramy lub szyny.

FAQ

• Czy rama OH10 WR210 jest kompatybilna z szynami TH35 innych producentów? Tak – dzięki zgodności z normą EN 60715, rama może być montowana na dowolnych szynach TH35 standardowych producentów.
• Jaka jest maksymalna obciążalność ramy? Dokładna wartość nie została podana w danych produktu. Zaleca się przestrzeganie maksymalnych obciążeń podanych przez producenta aparatury modułowej.
• Czy rama może być stosowana w szafach zewnętrznych? Rama wykonana jest ze stali, jednak stopień ochrony ani odporność na warunki atmosferyczne nie zostały określone w danych. Zaleca się stosowanie w suchych pomieszczeniach wewnętrznych.
