Rama modułu do SP.3D 88M 700x500 | NSYDLM88 Schneider Electric

Opis i Kluczowe Cechy

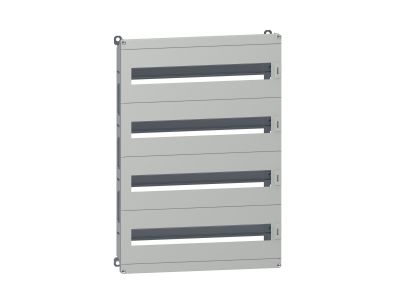

Rama modułu NSYDLM88 o wymiarach 700x500 mm to dedykowany element montażowy do obudów serii SP.3D 88M. Konstrukcja zapewnia stabilne mocowanie paneli operatorskich, przycisków sterowniczych, wyświetlaczy i innych modułów, ułatwiając ergonomiczne rozmieszczenie aparatury wewnątrz rozdzielnicy.

• Wymiary 700x500 mm: pasują do standardowych obudów SP.3D 88M, co gwarantuje szybki montaż bez konieczności modyfikacji.
• Dedykowana do obudowy SP.3D 88M: idealne dopasowanie do geometrii obudowy, minimalizujące ryzyko luzów i nieprawidłowego osadzenia.
• Solidna konstrukcja: zapewnia trwałe mocowanie nawet przy większych panelach, zachowując sztywność całego zestawu.
• Łatwy montaż: prosta instalacja przy użyciu standardowych narzędzi, co skraca czas prac w rozdzielnicy.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami dla wyposażenia rozdzielnic niskiego napięcia zgodnie z normami europejskimi i posiada oznaczenie CE. Przeznaczony do stosowania w obudowach spełniających odpowiednie stopnie ochrony (IP) – zaleca się dobór ramy do konkretnej obudowy zgodnie z dokumentacją producenta.

Zastosowanie

Rama modułu NSYDLM88 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ergonomiczne i uporządkowane zamocowanie elementów sterujących i sygnalizacyjnych w rozdzielnicy.

• Montaż przycisków sterowniczych, przełączników i wyłączników w panelu operatorskim obudowy.
• Instalacja wyświetlaczy, wskaźników i sygnalizatorów LED wewnątrz rozdzielnicy.
• Strefa operatorska w szafach sterowniczych automatyki przemysłowej i budynkowej.
• Organizacja modułów komunikacyjnych, przekaźników i styczników w obudowach serii SP.3D.

Wskazówki Montażowe

Montaż ramy modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Ramę mocować za pomocą dostarczonych elementów (wkręty/klipsy) zgodnie z instrukcją producenta obudowy. Przekrój przewodów oraz moment dokręcania połączeń należy dobrać do parametrów instalowanych modułów.

FAQ

• Czy rama NSYDLM88 pasuje do innych obudów niż SP.3D 88M? Rama została zaprojektowana specjalnie pod obudowy serii SP.3D 88M o wymiarach 700x500 mm. Stosowanie w innych obudowach może wymagać indywidualnej weryfikacji wymiarów i rozstawu otworów montażowych.
• Jaki stopień ochrony IP zapewnia rama? Stopień ochrony nie jest cechą samej ramy – zależy od obudowy, w której jest montowana. Rama nie pogarsza parametrów obudowy, pod warunkiem prawidłowego uszczelnienia w miejscu montażu (zgodnie z dokumentacją obudowy).
• Czy rama ma otwory do montażu przycisków 22 mm lub 30 mm? W danych technicznych nie podano konkretnych rozmiarów otworów. Rama dostarczana jest jako płyta montażowa – otwory należy wykonać samodzielnie zgodnie z potrzebami projektu lub wykorzystać prepunched pattern dostarczony przez producenta (dostępny w zależności od wersji). Zalecamy sprawdzenie szczegółów w karcie katalogowej obudowy.
