Rama modułowa typ DLM dla obudowy SPACIAL WM 84 moduły wyskośc 600x W600mm | NSYDLM84P Schneider Electric

Opis i Kluczowe Cechy

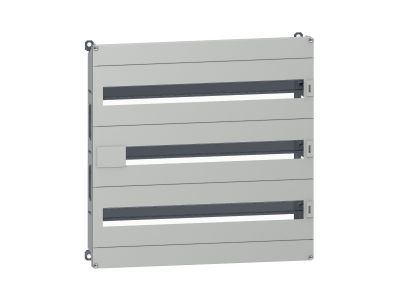

Rama modułowa DLM o oznaczeniu NSYDLM84P to podstawa montażowa przeznaczona do obudów serii Spacial CRN, S3D oraz S3X. Zaprojektowana na 84 moduły w formacie 600x600 mm, umożliwia elastyczne i uporządkowane rozmieszczenie aparatury modułowej, styczników, przycisków czy wyłączników w jednej, kompaktowej przestrzeni. W zestawie znajdują się niezbędne elementy uzupełniające – listwa neutralna/uziemiająca oraz szyna DIN – co skraca czas montażu i eliminuje konieczność dokupowania dodatkowych akcesoriów.

• 84 moduły w formacie 600x600 mm: wystarczająca liczba miejsc do zabudowy aparatury w rozdzielnicach o podwyższonych wymaganiach przestrzennych, bez konieczności stosowania kilku mniejszych ram.
• Kompatybilność z obudowami Spacial CRN, S3D i S3X: uniwersalna konstrukcja przystosowana do najpopularniejszych serii obudów, co gwarantuje łatwy montaż i spójność wizualną instalacji.
• Montaż czołowy na ślizgu krokowym: szybkie i pewne mocowanie ramy w przedniej części obudowy, bez konieczności wiercenia dodatkowych otworów.
• Zawartość zestawu – szyna DIN 35 mm, listwa neutralna/uziemiająca, pokrywy i panele przednie: kompletny zestaw oszczędza czas instalatora i zapewnia gotową infrastrukturę do montażu aparatury modułowej oraz połączeń ochronnych i neutralnych.
• Wielozadaniowe zastosowanie w aplikacjach rozdziału energii: rama sprawdza się zarówno w prostych tablicach rozdzielczych, jak i w bardziej złożonych układach sterowania, automatyki budynkowej czy przemyśle.

Zgodność z Normami

Rama modułowa DLM została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt przeznaczony jest do stosowania w obudowach spełniających wymagania standardów DIN oraz norm międzynarodowych dotyczących rozdzielnic i osprzętu montażowego.

Zastosowanie

Rama NSYDLM84P jest dedykowana do aplikacji wymagających uporządkowanej i bezpiecznej zabudowy aparatury modułowej w przemyśle, budownictwie komercyjnym oraz infrastrukturze. Znajduje zastosowanie przy tworzeniu:

• Głównych i podrzędnych tablic rozdzielczych – umożliwia scentralizowanie wyłączników, zabezpieczeń i akcesoriów.
• Stanowisk sterowania lokalnego – montaż styczników, przycisków, przełączników i przekaźników w obudowach typu Spacial.
• Modułowych systemów automatyki budynkowej – integracja sterowników PLC, zasilaczy i modułów komunikacyjnych na jednej ramie.
• Aplikacji serwerowych i telekomunikacyjnych – zapewnia czytelne rozmieszczenie aparatury oraz łatwy dostęp do połączeń neutralnych i uziemiających.

Wskazówki Montażowe

Montaż ramy modułowej DLM powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obudowie. Ramę mocuje się od przodu obudowy na ślizgu krokowym – bez użycia dodatkowych narzędzi wg dokumentacji producenta. Szynę DIN (TH35) należy zamontować zgodnie z przeznaczeniem – do osadzania aparatury modułowej. Przekrój przewodów przyłączanych do listwy neutralnej/uziemiającej (szyna neutralna 2x16 mm², 5x6 mm²) musi być dobrany do przewidywanego obciążenia i wymogów norm instalacyjnych. Wszystkie połączenia dokręcać z momentem zgodnym z dokumentacją techniczną dostarczoną z ramą.

FAQ

• Czy rama modułowa DLM NSYDLM84P zawiera szynę DIN? Tak, w skład zestawu wchodzą panele przednie wyposażone w szynę montażową 35 mm (TH35) oraz trzy pokrywy osłony aparatury.
• Z jakimi obudowami Spacial jest kompatybilna? Rama została zaprojektowana do współpracy z obudowami serii Spacial CRN, Spacial S3D oraz Spacial S3X. Przed zakupem zaleca się zweryfikowanie zgodności wymiarowej z posiadaną obudową.
• Jakie elementy wchodzą w skład zestawu? W zestawie znajduje się: 1 struktura ramy, 2 pokrywy, 3 panele przednie z szyną DIN 35 mm oraz pasek neutralny/ziemia (2x16 mm² i 5x6 mm²).
