Rama modułowa typ DLM dla obudowy SPACIAL WM 234 moduły wysokość 1000x W800mm | NSYDLM240 Schneider Electric

Opis i Kluczowe Cechy

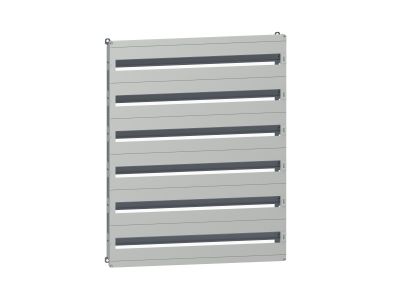

Rama modułowa DLM o symbolu NSYDLM240 firmy Schneider Electric to kompletne wyposażenie montażowe przeznaczone do obudów serii Spacial WM, CRN, S3D oraz S3X. Zaprojektowana do modułowej aplikacji rozdziału, oferuje pojemność 234 modułów w formacie 1000x800 mm – rozwiązanie umożliwiające ergonomiczne rozmieszczenie dużej liczby aparatury modułowej w jednej ramie.

• Kompatybilność z obudowami Spacial: Przeznaczona do obudów WM, CRN, S3D oraz S3X – uniwersalne rozwiązanie do różnorodnych zastosowań rozdzielnicowych w systemie Spacial.
• Pojemność 234 modułów: Wysoka gęstość zabudowy w formacie 1000x800 mm pozwala na instalację dużej liczby aparatów modułowych w jednej ramie, co przekłada się na oszczędność miejsca w szafie.
• Kompletny zestaw montażowy: W skład zestawu wchodzą: struktura ramy, 2 pokrywy, 6 paneli przednich z szyną DIN 35 mm oraz listwa neutralna/uziemiająca 2×16 mm² + 5×6 mm² – wszystko gotowe do natychmiastowego montażu bez konieczności zamawiania dodatkowych komponentów.
• Montaż z przodu obudowy na ślizgu krokowym: Łatwy dostęp do aparatury i wygoda podczas instalacji oraz prac serwisowych dzięki mocowaniu z przodu obudowy.
• Wielozadaniowość: Przeznaczona do modułowej aplikacji rozdziału energii oraz jako baza pod różne konfiguracje sterowania – jedno rozwiązanie do wielu zadań.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikację CE. Jako element wyposażenia montażowego do obudów rozdzielniczych spełnia wymagania stawiane akcesoriom w instalacjach elektrycznych.

Zastosowanie

Rama modułowa DLM NSYDLM240 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna i elastyczna baza montażowa dla aparatury modułowej w systemie obudów Spacial.

• Budowa rozdzielnic głównych i podrozdzielni w obiektach komercyjnych oraz przemysłowych.
• Tworzenie szaf sterowniczych z aparaturą modułową (styczniki, przełączniki, zabezpieczenia) w obudowach Spacial WM, CRN, S3D oraz S3X.
• Modułowa aplikacja rozdziału energii i sterowania w instalacjach wymagających dużej gęstości zabudowy – 234 moduły.
• Uniwersalna baza montażowa dla systemów automatyki budynkowej i przemysłowej w standardzie 1000x800 mm.

Wskazówki Montażowe

Montaż ramy modułowej DLM powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obudowie. Ramę mocuje się z przodu obudowy na ślizgu krokowym, a następnie montuje szyny DIN 35 mm oraz listwę neutralną/uziemiającą. Momenty dokręcania połączeń i przekroje przewodów należy dobierać zgodnie z obowiązującymi normami oraz specyfikacją producenta.

FAQ

• Czy rama DLM pasuje do obudów Spacial S3D? Tak, rama modułowa DLM (NSYDLM240) jest zgodna z obudowami Spacial CRN, S3D oraz S3X, co potwierdza jej uniwersalny charakter w systemie Spacial.
• Co dokładnie znajduje się w zestawie? W zestawie otrzymujesz: strukturę ramy, 2 pokrywy, 6 paneli przednich z szyną DIN 35 mm oraz listwę neutralną/uziemiającą o przekroju 2×16 mm² + 5×6 mm² – wszystko w jednym opakowaniu.
• Ile modułów można zainstalować na ramie DLM 1000×800 mm? Rama oferuje miejsce na 234 moduły aparatury modułowej, co pozwala na budowę rozdzielnic o dużej gęstości zabudowy w standardowym formacie 1000x800 mm.
