Rama modułowa typ DLM dla obudowy SPACIAL WM, 112 modułów wysokośc 800x W600mm | NSYDLM112 Schneider Electric

Opis i Kluczowe Cechy

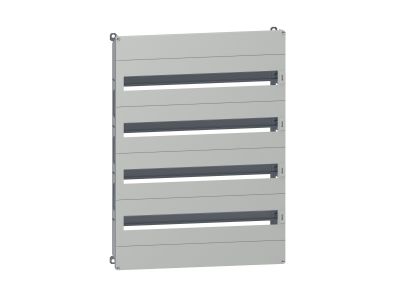

Rama modułowa typu DLM (symbol NSYDLM112) przeznaczona do obudów serii Spacial WM o wysokości 800 mm i szerokości 600 mm. Umożliwia montaż do 112 modułów aparatury modułowej na standardowej szynie DIN 35 mm, co zapewnia uporządkowane i elastyczne rozmieszczenie elementów sterowniczych, zabezpieczeniowych i sygnalizacyjnych w rozdzielnicy. W zestawie znajduje się kompletna struktura ramy z pokrywami, cztery panele przednie z zamontowaną szyną DIN oraz pasek neutralny/ziemny (2 x 16 mm² / 5 x 6 mm²) ułatwiający okablowanie.

• 112 modułów: Wysoka gęstość montażu – możliwość instalacji dużej liczby aparatów modułowych w jednej ramie, oszczędność miejsca w rozdzielnicy.
• Kompatybilność z obudowami Spacial CRN, S3D, S3X oraz WM: Uniwersalne dopasowanie do popularnych obudów Schneider Electric, co ułatwia rozbudowę i modernizację istniejących instalacji.
• Zintegrowana szyna DIN 35 mm: Standardowy system mocowania aparatury modułowej, zapewniający szybki i pewny montaż bez dodatkowych akcesoriów.
• Pasek neutralny/ziemny 2 x 16 mm² / 5 x 6 mm² w komplecie: Gotowa infrastruktura połączeń ochronnych i neutralnych, skraca czas instalacji i poprawia czytelność okablowania.
• Wymiary 800 x 600 mm: Przystosowane do montażu w obudowach o standardowej głębokości, umożliwiające łatwe prowadzenie przewodów i dostęp do aparatury.

Zgodność z Normami

Produkt przeznaczony do stosowania w obudowach zgodnych z europejskimi normami oraz standardem DIN. Rama modułowa DLM posiada certyfikat CE, potwierdzający zgodność z obowiązującymi wymogami bezpieczeństwa i jakości dla wyposażenia rozdzielnic niskiego napięcia.

Zastosowanie

Rama modułowa DLM jest dedykowana do tworzenia uporządkowanych systemów rozdziału energii i sterowania w obudowach przemysłowych oraz budynkowych. Sprawdza się w aplikacjach wymagających dużej liczby modułów i łatwej rekonfiguracji.

• Montaż aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski, przełączniki) w rozdzielnicach głównych i podrozdzielniach.
• Budowa szaf sterowniczych w automatyce przemysłowej – łatwe grupowanie obwodów sterowania i zabezpieczeń.
• Modernizacja i rozbudowa istniejących instalacji w obudowach Spacial – możliwość szybkiej wymiany lub dodania nowych modułów.
• Organizacja okablowania w systemach rozdziału energii – pasek neutralny/ziemny ułatwia prowadzenie przewodów ochronnych i neutralnych.

Wskazówki Montażowe

Montaż ramy modułowej oraz instalacja aparatury w szynie DIN powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Ramę należy mocować w obudowie zgodnie z instrukcją producenta, wykorzystując ślizg krokowy. Przekroje przewodów dobieraj do przewidywanego obciążenia prądowego. Momenty dokręcania połączeń stosuj zgodnie z dokumentacją techniczną poszczególnych aparatów. Szyna DIN musi być solidnie przymocowana do paneli przednich – sprawdź stabilność przed montażem aparatury.

FAQ

• Ile modułów mogę zamontować w tej ramie? Rama DLM pozwala na montaż do 112 modułów aparatury modułowej (szerokość 1 modułu = 18 mm) na szynie DIN 35 mm.
• Jakie wymiary ma rama? Wysokość 800 mm, szerokość 600 mm – przystosowana do obudów Spacial WM o tych wymiarach oraz kompatybilnych modeli CRN, S3D, S3X.
• Czy w zestawie jest szyna DIN i pasek neutralny? Tak, w skład zestawu wchodzą: struktura ramy, 2 pokrywy, 4 panele przednie z zamontowaną szyną DIN 35 mm oraz pasek neutralny/ziemny (2 x 16 mm² / 5 x 6 mm²).
