Rama modułowa do Special SP 3D 24-moduły 500x400mm | NSYDLM48 Schneider Electric

Opis i Kluczowe Cechy

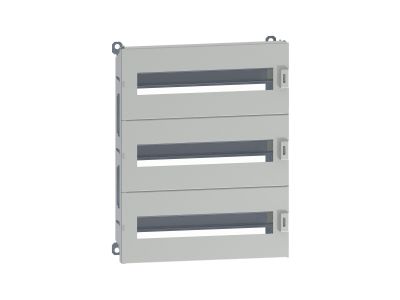

Rama modułowa o symbolu NSYDLM48 z gamy Spacial to kompletna podstawa montażowa przeznaczona do obudów serii Spacial CRN, S3D i S3X. Oferuje 24 moduły (wymiary 500 x 400 mm) i zawiera w zestawie szynę DIN 35 mm, pasek neutralny/ziemny, pokrywy oraz panele przednie – wszystko, czego potrzebujesz do szybkiego i uporządkowanego montażu aparatury modułowej.

• Pojemność 24 modułów (500x400 mm): umożliwia zainstalowanie do 24 modułów aparatury modułowej w standardzie DIN, optymalnie wykorzystując przestrzeń wewnątrz obudowy.
• W zestawie szyna DIN 35 mm: pozwala na bezpośredni montaż wyłączników, styczników, przycisków i innych urządzeń bez konieczności dokupowania dodatkowych akcesoriów.
• Pasek neutralny/ziemny 2 x 16 mm² oraz 5 x 6 mm²: zapewnia sprawne i bezpieczne podłączenie przewodów ochronnych i neutralnych, zgodnie z wymaganiami instalacyjnymi.
• Kompletne wyposażenie: struktura ramy, dwie pokrywy oraz trzy panele przednie z szyną DIN – gotowe do montażu w obudowie, skracające czas prac instalacyjnych.
• Miejsce montażu: przód obudowy, ślizg krokowy: łatwe i pewne mocowanie w dedykowanych obudowach Spacial, bez konieczności modyfikacji konstrukcji.

Zgodność z Normami

Rama modułowa NSYDLM48 jest zgodna z ogólnymi wymaganiami norm europejskich oraz posiada certyfikat CE. Przeznaczona jest do stosowania w obudowach z gamy Spacial CRN, S3D i S3X, które same spełniają odpowiednie normy dla rozdzielnic i obudów elektrycznych. W danych producenta nie wskazano konkretnych numerów norm, dlatego zalecamy sprawdzenie zgodności z lokalnymi przepisami instalacyjnymi.

Zastosowanie

Rama modułowa NSYDLM48 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest elastyczna i przestrzenna podstawa do montażu aparatury modułowej w obudowach Spacial. Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielnicach, a także w szafach sterowniczych automatyki budynkowej.

• Tworzenie rozdzielnic modułowych dla obwodów oświetlenia, gniazd wtyczkowych i sterowania.
• Montaż styczników, przekaźników i wyłączników w instalacjach przemysłowych i mieszkaniowych.
• Impulsowe sterowanie odbiornikami za pomocą przycisków i łączników modułowych.
• Organizacja przewodów neutralnych i ochronnych w rozdzielnicach Spacial.

Wskazówki Montażowe

Montaż ramy modułowej NSYDLM48 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Ramę montuje się w przedniej części obudowy Spacial za pomocą ślizgu krokowego – zgodnie z instrukcją producenta. Szyna DIN 35 mm oraz pasek neutralny/ziemny są już w zestawie. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a moment dokręcania zacisków musi być zgodny z dokumentacją techniczną. Prace wykonuj w suchym, czystym środowisku.

FAQ

• Czy rama zawiera szynę DIN? Tak, w zestawie znajduje się szyna DIN 35 mm zamontowana na panelach przednich – gotowa do bezpośredniego montażu aparatury modułowej.
• Do jakich obudów pasuje rama NSYDLM48? Rama jest przeznaczona do obudów z gamy Spacial CRN, Spacial S3D oraz Spacial S3X. Montowana jest na przodzie obudowy za pomocą ślizgu krokowego.
• Czy w zestawie jest pasek neutralny/ziemny? Tak, rama wyposażona jest w jeden pasek z zaciskami 2 x 16 mm² i 5 x 6 mm² do podłączenia przewodów neutralnych oraz ochronnych.
