Rama modułowa do Spacial S3D 66-modułów 700x500mm | NSYDLM66 Schneider Electric

Opis i Kluczowe Cechy

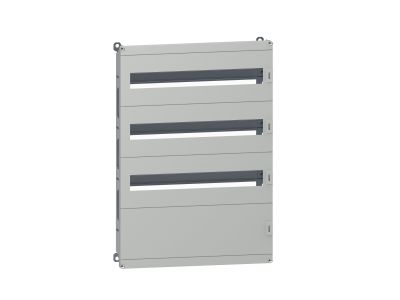

Rama modułowa NSYDLM66 firmy Schneider Electric przeznaczona do obudów serii Spacial S3D. Oferuje 66 miejsc na aparaturę modułową (22 moduły 18 mm w każdym z trzech rzędów) w wymiarach 700 x 500 mm. Dzięki regulowanej głębokości szyn w zakresie 40–85 mm oraz sztywnej konstrukcji ze stali ocynkowanej zapewnia stabilny montaż i elastyczne dopasowanie do wnętrza rozdzielnicy.

• Trzy rzędy po 22 moduły (18 mm): Łączna pojemność 66 miejsc na aparaturę modułową pozwala na budowę rozbudowanych układów sterowania i zabezpieczeń w jednej ramie.
• Regulacja głębokości szyn 40–85 mm: Umożliwia precyzyjne ustawienie szyn DIN wewnątrz obudowy Spacial S3D, co ułatwia prowadzenie przewodów i dostęp do aparatów.
• Sztywna konstrukcja stalowa ocynkowana: Gwarantuje trwałość i mechaniczną stabilność nawet przy montażu ciężkich wyłączników czy styczników.
• Panele i osłony z polistyrenu (RAL7035): Odporne na uszkodzenia, estetyczne wykończenie w kolorze szarym, harmonizujące z obudową.
• System standardowego oznaczania obwodów: Ułatwia identyfikację poszczególnych obwodów i przyspiesza prace serwisowe.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Jako element oferty Green Premium firmy Schneider Electric spełnia wymogi środowiskowe, zapewnia przejrzystość w zakresie wpływu na środowisko oraz niską emisję CO2.

Zastosowanie

Rama NSYDLM66 znajduje zastosowanie w przemysłowych i budynkowych rozdzielnicach wykonanych w systemie Spacial S3D. Służy do uporządkowanego montażu aparatury modułowej, ułatwiając tworzenie czytelnych i bezpiecznych instalacji elektrycznych.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków i przełączników w rozdzielnicach głównych i podrozdzielnicach.
• Budowa układów sterowania i automatyki budynkowej z centralnym oznaczaniem obwodów.
• Integracja aparatury w rozdzielnicach o głębokości wymagającej regulowanych szyn DIN (40–85 mm).
• Rozbudowa istniejących instalacji – rama umożliwia łatwe dodawanie kolejnych modułów bez demontażu całej konstrukcji.

Wskazówki Montażowe

Montaż ramy NSYDLM66 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną obudowy Spacial S3D. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Szyny DIN montuj na regulowanych uchwytach, ustawiając głębokość w zakresie 40–85 mm. Przekrój przewodów dobierz do prądu obciążenia aparatury. Moment dokręcania śrub mocujących – według instrukcji producenta.

FAQ

• Ile modułów można zamontować w ramie NSYDLM66? Rama posiada trzy rzędy, każdy mieszczący 22 moduły 18 mm, co daje łącznie 66 miejsc na aparaturę modułową.
• Jaki jest zakres regulacji głębokości szyn? Głębokość szyn można regulować w zakresie od 40 do 85 mm, co pozwala dopasować ramę do głębokości obudowy Spacial S3D.
• Czy rama jest fabrycznie wyposażona w oznaczniki obwodów? Tak, ramy serii DLA posiadają system standardowego oznaczania obwodów, co ułatwia identyfikację poszczególnych linii.
