Rama modułowa do Spacial S3D 48-modułów 600x400mm | NSYDLM48P Schneider Electric

Opis i Kluczowe Cechy

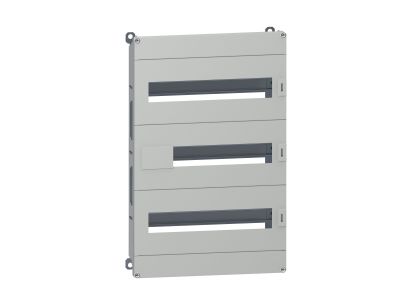

Rama modułowa NSYDLM48P firmy Schneider Electric to dedykowane rozwiązanie do obudów serii Spacial S3D, umożliwiające montaż 48 modułów o szerokości 18 mm w trzech niezależnych rzędach. Wymiary ramy 600×400 mm (wys. x szer.) zapewniają optymalne wykorzystanie przestrzeni w rozdzielnicy, a regulowana głębokość szyn w zakresie 40–85 mm pozwala dostosować położenie aparatury do potrzeb instalacji. Sztywna konstrukcja ze stali ocynkowanej (elementy nośne) oraz panele przednie i osłony z polistyrenu gwarantują trwałość i stabilność całego układu.

• 48 modułów w 3 rzędach: każdy rząd mieści 16 modułów 18 mm, co umożliwia uporządkowanie dużej liczby aparatury modułowej w kompaktowej przestrzeni obudowy.
• Regulacja głębokości szyn 40–85 mm: elastyczne dopasowanie do różnych głębokości aparatury oraz ułatwienie prowadzenia przewodów w rozdzielnicy.
• Konstrukcja stalowa ocynkowana: wysoka wytrzymałość mechaniczna i odporność na korozję, zapewniające długą żywotność ramy w warunkach przemysłowych.
• System oznaczania obwodów: standardowe oznakowanie ułatwia identyfikację poszczególnych obwodów podczas montażu i eksploatacji.
• Kolor szary RAL7035: uniwersalna kolorystyka pasująca do większości obudów rozdzielnic, zachowująca estetyczny wygląd instalacji.
• Green Premium etykieta ekologiczności: produkt spełnia najwyższe standardy środowiskowe – zgodność z przepisami, przejrzystość wpływu na środowisko oraz obieg zamknięty i niska emisja CO2.

Zgodność z Normami

Rama modułowa NSYDLM48P została zaprojektowana zgodnie z europejskimi standardami obowiązującymi w branży elektrycznej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów Unii Europejskiej w zakresie bezpieczeństwa i funkcjonalności. Produkt objęty jest programem Green Premium, który gwarantuje przejrzystość ekologiczną i zgodność z najnowszymi przepisami środowiskowymi.

Zastosowanie

Dzięki modułowej konstrukcji i regulowanej głębokości szyn rama NSYDLM48P sprawdza się w różnorodnych instalacjach wymagających koncentracji aparatury modułowej w obudowach Spacial S3D. Idealne zastosowania obejmują:

• Budowę rozdzielnic głównych i podrozdzielnic w budynkach komercyjnych i przemysłowych.
• Integrację styczników, wyłączników nadprądowych, przekaźników i innych urządzeń modułowych w jednej, uporządkowanej ramie.
• Systemy automatyki budynkowej (BMS) wymagające scentralizowanego sterowania i sygnalizacji.
• Modernizację istniejących rozdzielnic – łatwa wymiana ramy na wersję o większej liczbie modułów.

Wskazówki Montażowe

Montaż ramy modułowej NSYDLM48P powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej obudowie. Ramę mocuje się w obudowie Spacial S3D za pomocą elementów montażowych dostarczonych przez producenta. Głębokość szyn DIN można regulować w zakresie 40–85 mm za pomocą śrub – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekroje przewodów prowadzonych w rozdzielnicy dobierać do spodziewanego obciążenia prądowego, kierując się normami instalacyjnymi.

FAQ

• Ile modułów zmieści się w ramie NSYDLM48P? Rama posiada 3 rzędy, każdy przeznaczony na 16 modułów o szerokości 18 mm, co łącznie daje 48 modułów (lub odpowiednio mniej w przypadku modułów szerszych, np. 36 mm).
• Czy rama może być stosowana w obudowach innych niż Spacial S3D? Produkt został zaprojektowany specjalnie do obudów Spacial S3D, jednak ze względu na standardowe wymiary może być kompatybilny również z innymi obudowami o podobnych otworach montażowych – przed montażem zalecamy weryfikację wymiarów.
• Jaki jest zakres regulacji głębokości szyn DIN? Szyny można ustawić w przedziale od 40 do 85 mm licząc od płyty montażowej ramy, co umożliwia dopasowanie do głębokości montowanej aparatury oraz łatwe prowadzenie przewodów.
