Rama modułowa do Spacial S3D 24-moduły 400x300mm | NSYDLM24 Schneider Electric

Opis i Kluczowe Cechy

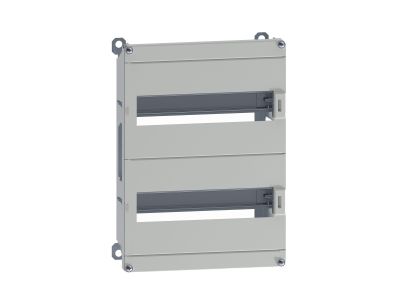

Rama modułowa NSYDLM24 firmy Schneider Electric to podstawa montażowa przeznaczona do obudów serii Spacial CRN, S3D oraz S3X. Urządzenie oferuje 24 miejsca modułowe w formacie 400x300 mm i jest wyposażone w zintegrowany pasek neutralno-uziemiający, co umożliwia szybkie i uporządkowane prowadzenie przewodów ochronnych i neutralnych. Kompletny zestaw zawiera strukturę ramy, dwa panele przednie z szyną DIN 35 mm oraz dwie pokrywy, zapewniając gotowe rozwiązanie do budowy rozdzielnic modułowych.

• Pojemność 24 modułów: Umożliwia zabudowę dużej liczby aparatów modułowych w jednej ramie, oszczędzając miejsce w szafie sterowniczej.
• Wbudowany pasek neutralno-uziemiający (2 x 16 mm², 5 x 6 mm²): Ułatwia przyłączenie przewodów N i PE, redukując pracochłonność instalacji i poprawiając estetykę okablowania.
• Dwa panele przednie z szyną DIN 35 mm: Gotowe do montażu aparatury modułowej, wyłączników, styczników czy przycisków – bez potrzeby dokupowania dodatkowych profili.
• Uniwersalna kompatybilność z obudowami Spacial CRN, S3D i S3X: Pozwala na zastosowanie w różnych typach szaf i rozdzielnic, zwiększając elastyczność projektową.
• Zestaw w komplecie (rama, panele, pokrywy, pasek): Skraca czas montażu i eliminuje konieczność zamawiania oddzielnych elementów wyposażenia wewnętrznego.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Rama modułowa NSYDLM24 jest przeznaczona do zabudowy w rozdzielnicach spełniających standardy bezpieczeństwa obowiązujące dla instalacji niskiego napięcia.

Zastosowanie

Rama modułowa NSYDLM24 znajduje zastosowanie w projektach wymagających uporządkowanej i skalowalnej zabudowy aparatury modułowej. Sprawdza się zarówno w rozdzielnicach głównych, jak i podrozdzielniach przemysłowych oraz w automatyce budynkowej.

• Budowa rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych i przemysłowych.
• Montaż zestawów aparatury modułowej (wyłączniki, styczniki, przyciski) w szafach sterowniczych.
• Tworzenie modułowych systemów rozdziału energii w halach produkcyjnych i magazynach.
• Modernizacja istniejących rozdzielnic z wymianą wyposażenia wewnętrznego na system modułowy.

Wskazówki Montażowe

Montaż ramy modułowej oraz wszelkie prace w obrębie rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Ramę montuje się na szynie TH35 (DIN) w obudowie Spacial. Przekrój przewodów podłączanych do paska neutralno-uziemiającego należy dobrać zgodnie z obowiązującymi normami oraz wartością prądu w obwodzie. Moment dokręcania śrub oraz zacisków należy stosować według dokumentacji producenta.

FAQ

• Czy rama NSYDLM24 jest dostarczana z szynami DIN? Tak, w zestawie znajdują się dwa panele przednie z fabrycznie zamontowaną szyną DIN 35 mm.
• Jakie obudowy są kompatybilne z tą ramą? Rama jest przeznaczona do obudów serii Spacial CRN, Spacial S3D oraz Spacial S3X.
• Czy pasek neutralno-uziemiający można rozdzielić na osobne listwy? Pasek jest zintegrowanym elementem ramy i nie jest przewidziany do demontażu – zapewnia jednolite połączenie przewodów N i PE.
