Rama modułowa do NSYS3D 66 modułów 700x500mm Thalassa | NSYDLA66G Schneider Electric

Opis i Kluczowe Cechy

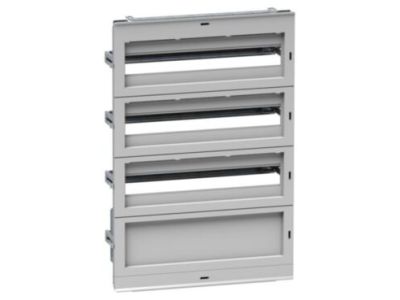

Rama modułowa NSYDLA66G to kompletny zestaw montażowy przeznaczony do obudów Thalassa PLM oraz Spacial CRN, S3D i S3X. O wymiarach 700x500mm oferuje miejsce na 66 modułów (3 × 22 moduły), co pozwala na zabudowę dużej liczby aparatury modułowej w jednej, uporządkowanej konstrukcji. W skład zestawu wchodzi struktura ramy, pełny panel przedni z płytą montażową, trzy panele przednie z szynami DIN 35 mm, pokrywy oraz listwa neutralna/uziemiająca 2 × 16 mm² i 5 × 6 mm², co znacznie przyspiesza okablowanie i poprawia bezpieczeństwo instalacji.

• 66 modułów (3 × 22): Pozwala na zabudowę dużej liczby wyłączników, styczników i osprzętu modułowego bez konieczności stosowania wielu oddzielnych rozdzielnic.
• Zawartość zestawu: Otrzymujesz wszystkie elementy niezbędne do montażu – szyny DIN, panele przednie, listwy PE/N, pokrywy – co skraca czas instalacji i minimalizuje ryzyko braku komponentów.
• Kompatybilność z obudowami Thalassa PLM i Spacial: Zaprojektowana do integracji z wymienionymi obudowami, gwarantuje idealne dopasowanie i łatwy montaż.
• Listwa neutralna/uziemiająca 2 × 16 mm² i 5 × 6 mm²: Umożliwia bezpieczne i uporządkowane podłączenie przewodów ochronnych i neutralnych, spełniając wymogi dla obwodów o większym przekroju.
• Pełny panel przedni z płytą montażową: Zapewnia solidną podstawę do mocowania aparatury oraz estetyczne wykończenie rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami międzynarodowych standardów dla systemów rozdzielczych i posiada certyfikację CE. Konstrukcja spełnia ogólne wymogi bezpieczeństwa dla akcesoriów montażowych stosowanych w obudowach elektrycznych.

Zastosowanie

Rama modułowa NSYDLA66G znajduje zastosowanie wszędzie tam, gdzie potrzebna jest rozdzielnica o dużej pojemności modułowej w jednej obudowie. Sprawdzi się zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Budowa rozdzielnic głównych i podrozdzielni w obiektach przemysłowych, biurowych i magazynowych.
• Montaż aparatury modułowej (wyłączników, styczników, przekaźników, przycisków sterowniczych) w obudowach Thalassa PLM oraz Spacial CRN/S3D/S3X.
• Centralne punkty rozdziału energii w instalacjach o dużej gęstości zabudowy – idealne do sterowania oświetleniem, napędami czy układami automatyki.
• Wymiana lub rozbudowa istniejących rozdzielnic – rama ułatwia reorganizację i dodawanie nowych obwodów.

Wskazówki Montażowe

Montaż ramy modułowej oraz wszelkie prace związane z instalacją elektryczną mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej obudowie. Ramę mocuje się do obudowy zgodnie z instrukcją producenta – przewidziane otwory i uchwyty umożliwiają szybki montaż na szynie lub wkrętach. Do mocowania aparatury modułowej należy używać szyn DIN 35 mm (dostarczonych w zestawie). Przekrój przewodów dobierać do obciążenia listew PE/N (maks. 16 mm² dla przewodu głównego, 6 mm² dla odgałęzień). Momenty dokręcania śrub i zacisków – zgodne z dokumentacją techniczną producenta. Listwę neutralną/uziemiającą należy podłączyć do szyny wyrównawczej obudowy, zapewniając ciągłość ochrony przeciwporażeniowej.

FAQ

• Czy zestaw zawiera szynę DIN? Tak, w skład ramy wchodzą trzy panele przednie z zamontowanymi szynami DIN 35 mm, gotowymi do bezpośredniego montażu aparatury modułowej.
• Jakie obudowy są kompatybilne z tą ramą? Rama NSYDLA66G jest dedykowana do obudów Thalassa PLM oraz serii Spacial CRN, S3D, S3X. Nie jest przewidziana do innych systemów obudów.
• Ile sztuk ramy znajduje się w opakowaniu? W zestawie znajduje się 1 kompletna rama modułowa wraz ze wszystkimi wymienionymi akcesoriami (szyny, panele, pokrywy, listwy).
