Rama modułowa do NSYS3D 24 modułów 400x300mm Thalassa | NSYDLA24G Schneider Electric

Opis i Kluczowe Cechy

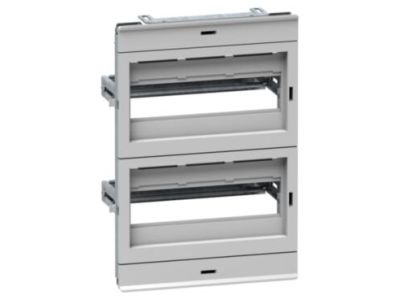

Rama modułowa NSYDLA24G firmy Schneider Electric to kompletny zestaw montażowy przeznaczony do zabudowy aparatury modułowej w obudowach serii Spacial CRN, S3D, S3X oraz Thalassa PLM. O wymiarach 400x300 mm pomieści 24 moduły (2 rzędy po 12), co pozwala na efektywne zagospodarowanie przestrzeni i uporządkowaną instalację urządzeń. Zestaw obejmuje wszystkie niezbędne elementy, skracając czas montażu i eliminując konieczność osobnego zakupu akcesoriów.

• 24 moduły (2×12): Umożliwia zabudowę do 24 aparatów modułowych, optymalizując wykorzystanie powierzchni w obudowie.
• Wymiary 400×300 mm: Dopasowana do obudów Spacial i Thalassa, gwarantuje mechaniczną kompatybilność i łatwy montaż na przedniej ścianie.
• Panele przednie z szyną DIN 35 mm (2 szt.): Gotowe podłoże do mocowania aparatury – eliminuje konieczność dokupowania osobnych szyn.
• Pasek neutralny/uziemiający N/PE (2×16 mm² + 5×6 mm²): Ułatwia wykonanie przyłączeń ochronnych i neutralnych, zwiększając bezpieczeństwo instalacji.
• Kompletny zestaw w jednym opakowaniu: Zawiera strukturę ramy, 2 panele przednie z szyną DIN, 2 pokrywy oraz pasek N/PE – wszystko gotowe do montażu.

Zgodność z Normami

Produkt przeznaczony do stosowania w rozdzielnicach niskonapięciowych, spełnia wymogi odpowiednich dyrektyw unijnych i posiada certyfikat CE. Zgodny z ogólnymi normami międzynarodowymi dotyczącymi obudów elektrycznych (szczegółowe numery norm nie są podane przez producenta).

Zastosowanie

Rama modułowa NSYDLA24G służy do szybkiego i uporządkowanego montażu aparatury modułowej wewnątrz obudów rozdzielniczych, szczególnie w instalacjach wymagających dużej liczby modułów przy ograniczonej przestrzeni.

• Budowa rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych i przemysłowych.
• Instalacja systemów automatyki budynkowej – montaż styczników, przekaźników, wyłączników nadprądowych.
• Tworzenie dedykowanych pól sterowniczych z przyciskami i sygnalizatorami w obudowach Spacial CRN, S3D, S3X oraz Thalassa PLM.
• Szybka modernizacja istniejących rozdzielnic – wymiana starej ramy na nową z gotowym paskiem N/PE.

Wskazówki Montażowe

Montaż może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Ramę mocować do przedniej części obudowy zgodnie z instrukcją producenta. Elementy zestawu (panele z szyną DIN, pasek N/PE, pokrywy) montować w ramie. Przekrój przewodów dobierać do obciążenia – pasek N/PE przystosowany do przewodów o przekroju do 16 mm² (neutralny) i 6 mm² (ochronny). Moment dokręcania śrub stosować zgodnie z dokumentacją. Po montażu sprawdzić ciągłość połączeń ochronnych.

FAQ

• Czy rama NSYDLA24G pasuje do obudowy Thalassa PLM? Tak, produkt jest w pełni kompatybilny z obudowami Thalassa PLM, a także z seriami Spacial CRN, S3D i S3X.
• Czy w zestawie są szyny DIN? Tak, zestaw zawiera dwa panele przednie z fabrycznie zamontowaną szyną DIN 35 mm, gotowe do bezpośredniego montażu aparatury modułowej.
• Do czego służy dołączony pasek neutralny/uziemiający? Pasek N/PE umożliwia szybkie i zgodne z przepisami podłączenie przewodów neutralnych i ochronnych – wyposażony jest w zaciski: 2×16 mm² oraz 5×6 mm².
