Rama modułowa do NSYPLM 48 modułów 600x400mm Thalassa | NSYDLA48PG Schneider Electric

Opis i Kluczowe Cechy

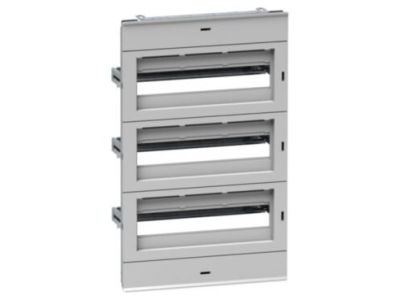

Rama modułowa NSYDLA48PG marki Thalassa to kompletna podstawa montażowa do aplikacji rozdziału modułowego, przeznaczona do obudów serii Spacial CRN, S3D, S3X oraz Thalassa PLM. Oferuje miejsce na 48 modułów (3x16MOD) w formacie 600x400 mm, co pozwala na uporządkowane rozmieszczenie aparatury modułowej w rozdzielnicach sterowniczych i zasilających. W zestawie znajduje się struktura ramy, trzy panele przednie z szyną DIN 35 mm, dwie pokrywy oraz listwa neutralno-ochronna 2x16 mm² + 5x6 mm² – wszystko w jednej sztuce.

• 48 modułów (3x16MOD): Wystarczająca liczba miejsc do zainstalowania wyłączników, styczników, przycisków i innych modułów w jednej rozdzielnicy, co upraszcza okablowanie i skraca czas montażu.
• Wymiary 600x400 mm: Kompaktowa rama dopasowana do standardowych obudów panelowych, oszczędza przestrzeń w szafie sterowniczej.
• Szyny DIN 35 mm (w panele przednie): Zapewniają szybkie i pewne mocowanie aparatury modułowej zgodnie z normą DIN, bez konieczności stosowania dodatkowych uchwytów.
• Integralna listwa neutralno-ochronna (N/PE): Gotowy system dystrybucji przewodów neutralnych i ochronnych (2x16 mm² + 5x6 mm²) ułatwia spełnienie wymogów izolacji i separacji obwodów.
• Montaż przedni w obudowie: Łatwy dostęp i instalacja od frontu szafy, bez konieczności demontowania tylnych paneli.

Zgodność z Normami

Rama modułowa NSYDLA48PG jest zgodna z europejskimi normami oraz posiada certyfikację CE. Producent przewidział jej przeznaczenie do pracy w obudowach spełniających standardy DIN, co gwarantuje kompatybilność mechaniczną z szeroką gamą aparatury modułowej. W dokumentacji technicznej nie wskazano konkretnych numerów norm – produkt podlega wymogom bezpieczeństwa elektrycznego i montażowego właściwym dla akcesoriów rozdzielnic.

Zastosowanie

Rama przeznaczona jest do wielozadaniowych aplikacji rozdziału modułowego w przemyśle, automatyce budynkowej oraz rozdzielniach. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących szaf sterowniczych.

• Montaż aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski sterownicze) w szafach sterowniczych i rozdzielnicach głównych.
• Systematyczne prowadzenie przewodów neutralnych i ochronnych w obudowach typu Spacial CRN, S3D, S3X oraz Thalassa PLM – idealne przy rozbudowie instalacji.
• Tworzenie dedykowanych paneli operatorskich z przyciskami i sygnalizacją montowanymi na szynie DIN 35 mm.
• Zastosowanie w sterowaniu silnikami, oświetleniem, ogrzewaniem oraz innymi odbiornikami w automatyce budynkowej.

Wskazówki Montażowe

Montaż ramy modułowej NSYDLA48PG może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obrębie całej rozdzielnicy. Zamocuj ramę w przedniej części obudowy (zgodnie z instrukcją producenta) na przeznaczonych do tego otworach lub szynie. Wkręty dokręcaj momentem podanym w dokumentacji dołączonej do zestawu. Przewody przyłączaj do listwy N/PE z zachowaniem odpowiedniego przekroju dobranego do prądu znamionowego chronionych obwodów. Nie przekraczaj maksymalnej liczby modułów – 48 sztuk (3 sekcje po 16 modułów). Po zakończeniu montażu sprawdź poprawność połączeń i izolacji.

FAQ

• Czy rama zawiera szyny DIN? Tak, w zestawie znajdują się trzy panele przednie z fabrycznie zamontowanymi szynami DIN 35 mm, gotowymi do instalacji aparatury modułowej.
• Z jakimi obudowami jest kompatybilna? Rama została zaprojektowana do montażu w obudowach serii Spacial CRN, S3D, S3X oraz Thalassa PLM. Nie stosuj w innych typach bez weryfikacji wymiarów i otworów montażowych.
• Jakie elementy wchodzą w skład zestawu? W jednej sztuce (zestawie) znajduje się: struktura ramy, dwie pokrywy, trzy panele przednie z szyną DIN oraz listwa neutralno-ochronna 2x16 mm² + 5x6 mm². Wszystkie elementy są niezbędne do kompletnego montażu.
