Opis i Kluczowe Cechy

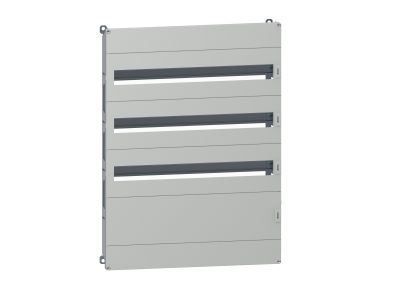

Rama modułowa NSYDLM84 przeznaczona do obudów serii Spacial S3D, S3X oraz CRN marki Thalassa (Schneider Electric) to kompletne wyposażenie montażowe dla aplikacji rozdziału energii i automatyki. Oferuje 84 moduły w formacie 800×600 mm, co pozwala na zabudowę dużej liczby aparatury modułowej w jednej, uporządkowanej strukturze. W skład zestawu wchodzą trzy panele przednie z szyną DIN 35 mm, pasek neutralny/uziemiający oraz pełny panel przedni z płytą montażową – wszystko gotowe do instalacji.

• 84 moduły w formacie 800×600 mm: zapewniają przestrzeń dla wielu rozdzielaczy, styczników, wyłączników i innych urządzeń modułowych, optymalizując wykorzystanie miejsca w rozdzielnicy.
• Zawiera 3 panele przednie z szyną DIN 35 mm: umożliwiają bezpośredni montaż aparatury modułowej zgodny z profilem TH35, skracając czas instalacji.
• W komplecie pasek neutralny/uziemiający (2×16 mm² + 5×6 mm²): ułatwia podłączenie przewodów ochronnych i neutralnych, zwiększając bezpieczeństwo i porządek w szafie.
• Pełny panel przedni z płytą montażową: pozwala na zamocowanie dodatkowych elementów sterowania, np. przycisków czy przełączników, bez konieczności modyfikacji ramy.
• Kompatybilność z obudowami Spacial S3D, S3X i CRN: gwarantuje idealne dopasowanie i łatwą integrację z istniejącą infrastrukturą rozdzielczą.

Zgodność z Normami

Rama modułowa NSYDLM84 została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dla osprzętu rozdzielnic niskiego napięcia. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Brak szczegółowych numerów norm w dostarczonych danych – w praktyce oznacza to, że rama jest przeznaczona do stosowania w obwodach spełniających wymagania norm serii IEC/EN 61439 oraz odpowiednich przepisów krajowych.

Zastosowanie

Rama NSYDLM84 znajduje zastosowanie wszędzie tam, gdzie wymagana jest modułowa struktura rozdziału energii sterowania – zarówno w budynkach komercyjnych, jak i przemysłowych. Dzięki uniwersalnej konstrukcji sprawdza się w wielu scenariuszach.

• Instalacja w rozdzielnicach głównych i podrozdzielniach obiektów użyteczności publicznej – scentralizowany montaż styczników, wyłączników nadprądowych i osprzętu.
• Budowa szaf sterowniczych w automatyce budynkowej (BMS) – miejsce na sterowniki PLC, przekaźniki i zasilacze modułowe.
• Systemy dystrybucji energii w halach produkcyjnych i magazynach – 84 moduły pozwalają na zabudowę rozjazdów kablowych i zabezpieczeń.
• Modernizacja istniejących obudów Spacial – szybka wymiana starego wyposażenia na nową ramę z szyną DIN i panelem neutralnym.

Wskazówki Montażowe

Montaż ramy modułowej NSYDLM84 powinien być wykonywany przez osoby posiadające uprawnienia SEP (do 1 kV) i odpowiednią wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całej rozdzielnicy. Ramę mocuje się w obudowie Spacial na ślizgach krokowych (przód obudowy) – zgodnie z instrukcją producenta. Podczas dokręcania śrub używać klucza dynamometrycznego, stosując momenty zalecane w dokumentacji technicznej. Przekroje przewodów przyłączanych do paska neutralnego/uziemiającego (2×16 mm² oraz 5×6 mm²) muszą być dobrane do spodziewanego prądu obciążenia. Szyna DIN 35 mm jest przeznaczona do szybkiego zatrzaskiwania aparatury modułowej – przed montażem upewnić się, że wszystkie elementy są prawidłowo dociśnięte.

FAQ

• Czy rama zawiera szynę DIN? Tak, w zestawie znajdują się 3 panele przednie z fabrycznie zamontowaną szyną DIN 35 mm (profil TH35) – gotowe do montażu styczników, wyłączników nadprądowych i innej aparatury modułowej.
• Jaki jest wymiar ramy i ile modułów pomieści? Rama ma wymiary 800×600 mm i oferuje 84 moduły (12 rzędów po 7 modułów w standardzie 18 mm). Pozwala to na zabudowę dużej liczby urządzeń przy zachowaniu czytelnego układu.
• Czy rama jest kompatybilna z obudowami innych producentów? Rama została zaprojektowana wyłącznie do obudów serii Spacial S3D, S3X oraz CRN marki Thalassa (Schneider Electric). Nie gwarantuje się poprawnego montażu w innych typach obudów – przed zakupem należy sprawdzić zgodność.
