Rama metalowo-betonowa 65-90mm 8/12M | 088090 Legrand

Opis i Kluczowe Cechy

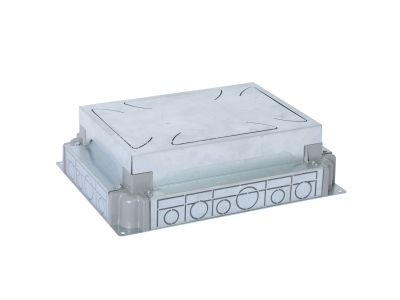

Rama metalowo-betonowa 088090 to profesjonalne akcesorium montażowe przeznaczone do puszek podłogowych poziomych 12M (3×4M) i pionowych 8M (2×4M). Zaprojektowana do wylewek betonowych o grubości od 65 do 90 mm, umożliwia precyzyjne wypoziomowanie puszki przed zalaniem betonu. Metalowa zdejmowalna pokrywa skutecznie chroni wnętrze puszki przed dostaniem się masy betonowej, a perforacje otworów ułatwiają doprowadzenie korytek kablowych i rur instalacyjnych. Szerokość modułu nie dotyczy – produkt ma formę ramy montażowej.

• Zakres głębokości wylewki 65–90 mm: Elastyczność montażowa – dopasowanie do różnych grubości posadzki betonowej bez potrzeby docinania ramy.
• Samoregulacja poziomu: Umożliwia ustawienie puszki idealnie w poziomie nawet przy nierównym podłożu, co poprawia estetykę i funkcjonalność wypustu podłogowego.
• Metalowa zdejmowalna pokrywa: Zabezpiecza wnętrze puszki przed zanieczyszczeniami betonem podczas wylewania; po zakończeniu prac pokrywę można zdjąć w celu dalszej instalacji.
• Perforowane otwory pod korytka i rury instalacyjne: Możliwość podłączenia korytek kablowych o wymiarach od min. 75×25 mm do max. 225×38 mm oraz rur elektroinstalacyjnych o średnicach Ø20, Ø25, Ø32.
• Cztery otwory montażowe do podłoża: Stabilne przymocowanie ramy do podłoża przed zalaniem betonu – gwarancja trwałego i bezpiecznego osadzenia puszki.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Jako element systemu puszek podłogowych spełnia wymagania stawiane akcesoriom instalacyjnym w budownictwie ogólnym i przemysłowym.

Zastosowanie

Rama metalowo-betonowa 088090 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i precyzyjne osadzenie puszek podłogowych w wylewce betonowej. Rekomendowana jest dla instalatorów wykonujących profesjonalne systemy dystrybucji mediów w podłogach.

• Montaż puszek poziomych 12M (3×4M) w biurach, salach konferencyjnych – umożliwia późniejsze wyprowadzenie gniazd zasilających, danych i sygnałów.
• Montaż puszek pionowych 8M (2×4M) w ciągach komunikacyjnych, halach produkcyjnych – idealna do prowadzenia kabli w pionie.
• Przygotowanie podłogi pod późniejsze instalacje niskoprądowe (LAN, audio-video) – perforowane otwory ułatwiają doprowadzenie korytek i rur.
• Zastosowanie w obiektach użyteczności publicznej i mieszkaniach, gdzie wymagane jest estetyczne i funkcjonalne wyprowadzenie mediów z poziomu podłogi.

Wskazówki Montażowe

Montaż ramy metalowo-betonowej powinien być wykonany przez wykwalifikowany personel z doświadczeniem w pracach budowlano-instalacyjnych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obrębie instalacji elektrycznej (jeśli dotyczy). Ramę mocuje się do podłoża za pomocą czterech otworów, a następnie reguluje poziom. Pokrywę metalową zakłada się przed wylaniem betonu. Po stwardnieniu wylewki i zdjęciu pokrywy można kontynuować montaż puszki i osprzętu. Przekroje korytek i rur dobrać zgodnie z projektem instalacji, a moment dokręcania śrub mocujących – według dokumentacji producenta.

FAQ

• Czy rama pasuje do każdej puszki podłogowej? Nie, rama 088090 jest kompatybilna wyłącznie z puszkami poziomymi 12M (3×4M) oraz pionowymi 8M (2×4M) – oznacza to, że puszka musi mieć prostokątny lub kwadratowy kształt modułowy.
• Jakie maksymalne wymiary korytka można podłączyć? Perforacje w ramie umożliwiają podłączenie korytek kablowych o szerokości od 25 mm do 38 mm i wysokości od 75 mm do 225 mm. Dla rur elektroinstalacyjnych dostępne są otwory pod średnice Ø20, Ø25 i Ø32.
• Czy pokrywa jest wielokrotnego użytku? Tak, metalowa pokrywa jest zdejmowalna. Po zakończeniu wylewania betonu można ją zdjąć, wyczyścić i wykorzystać ponownie przy kolejnym montażu.
