Rama górna i dolna 425x400mm (SxG), XSFB0404 | 284231 Eaton

Alternatywny kod produktu: XSFB0404

Opis i Kluczowe Cechy

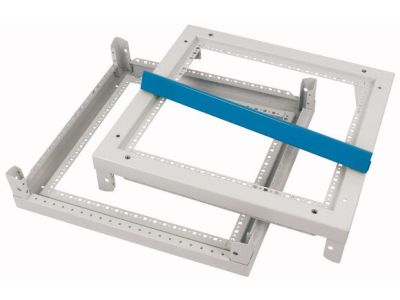

Rama górna i dolna XSFB0404 (indeks 284231) to element konstrukcyjny przeznaczony do sekcji pustych w rozdzielnicach i szafach sterowniczych. Wykonana z blachy stalowej malowanej proszkowo w kolorze RAL 7035 (jasnoszary), wyposażona w pasek brandingowy RAL 5017 (niebieski). Wymiary 425 x 400 mm (szerokość x głębokość) zapewniają kompatybilność z typowymi sekcjami. W zestawie znajduje się materiał montażowy, co przyspiesza instalację.

• Wymiary 425 x 400 mm (SxG): pasują do standardowych sekcji pustych, umożliwiając elastyczne projektowanie rozdzielnic.
• Blacha stalowa malowana proszkowo RAL 7035: trwała powłoka odporna na korozję i uszkodzenia mechaniczne, zachowująca estetyczny wygląd przez lata.
• Pasek brandingowy RAL 5017: niebieski element wizualny ułatwiający identyfikację producenta lub oznaczenie funkcji.
• Zestaw montażowy w komplecie: wszystkie niezbędne elementy (śruby, nakrętki) w jednym opakowaniu – brak konieczności dodatkowych zakupów.
• Przeznaczenie do sekcji pustych: stosowana jako rama górna i dolna w obudowach do aparatury modułowej, styczników, wyłączników itp.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami europejskich norm dla obudów elektroinstalacyjnych i posiada oznaczenie CE. Wykonanie odpowiada standardom DIN w zakresie materiałów i wymiarów. (Brak podanych konkretnych norm w danych producenta.)

Zastosowanie

Rama XSFB0404 znajduje zastosowanie w budowie rozdzielnic niskiego napięcia oraz szaf sterowniczych jako element tworzący pustą sekcję do zabudowy aparatury.

• Montaż w rozdzielnicach głównych i podrozdzielnicach jako rama dystansowa dla sekcji pustych.
• Tworzenie przestrzeni do poprowadzenia kabli i przewodów w szafach sterowniczych.
• Budowa obudów do systemów automatyki budynkowej (KNX, smart home) oraz przemysłowej.
• Organizacja przestrzeni w rozdzielnicach modułowych – oddzielenie sekcji aparaturowej od przyłączeniowej.

Wskazówki Montażowe

Montaż ramy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w szafie/rozdzielnicy. Ramę mocuje się do konstrukcji za pomocą dostarczonych elementów montażowych, zachowując moment dokręcania zgodny z dokumentacją producenta. Przekroje przewodów prowadzonych przez sekcję pustą należy dobrać do prądu obciążenia. Zaleca się stosowanie osłon krawędziowych w celu ochrony izolacji przewodów.

FAQ

• Czy rama posiada określony stopień ochrony IP? Produkt jako pojedynczy element nie ma zdefiniowanego IP. Stopień ochrony całej rozdzielnicy (np. IP20, IP54) zależy od zastosowanych drzwi, pokryw i uszczelek. Rama przeznaczona jest do montażu wewnątrz obudowy.
• Czy pasek brandingowy jest wymienny? Pasek w kolorze RAL 5017 jest integralną częścią ramy – nie przewidziano możliwości jego demontażu ani wymiany. Stanowi stałe oznaczenie wizualne.
• Czy ramę można montować bezpośrednio na szynie DIN TH35? Nie. Rama XSFB0404 jest elementem konstrukcyjnym sekcji pustej, mocowanym do stelaża szafy/rozdzielnicy, a nie bezpośrednio na szynie. Służy do budowy przestrzeni montażowej, a nie do mocowania aparatury.
