Rama górna i dolna 1000x600mm (SxG), XSFB1006 | 284241 Eaton

Alternatywny kod produktu: XSFB1006

Opis i Kluczowe Cechy

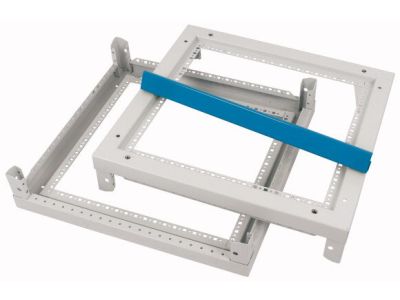

Rama górna i dolna XSFB1006 (numer katalogowy 284241) o wymiarach 1000x600 mm (szer. x głęb.) to element konstrukcyjny przeznaczony do budowy sekcji pustych w rozdzielnicach. Wykonana z blachy stalowej malowanej proszkowo w kolorze RAL 7035 (szary strukturalny), wyposażona w pasek brandingowy w kolorze RAL 5017 (niebieski). W zestawie znajduje się kompletny materiał montażowy, co ułatwia instalację i zapewnia stabilność konstrukcji.

• Wymiary 1000×600 mm: uniwersalny format pozwalający na swobodną aranżację wnętrza rozdzielnicy, idealny do sekcji pustych w standardowych obudowach.
• Blacha stalowa z powłoką proszkową RAL 7035: wysoka odporność na korozję i uszkodzenia mechaniczne, a jednocześnie estetyczne, matowe wykończenie pasujące do większości obudów.
• Pasek brandingowy RAL 5017 w zestawie: umożliwia łatwe oznaczenie producenta lub dystrybutora bez potrzeby dodatkowego malowania – podnosi profesjonalny wygląd rozdzielnicy.
• W zestawie materiał montażowy: komplet śrub i elementów mocujących oszczędza czas podczas montażu i gwarantuje prawidłowe połączenie ramy z sekcją.
• Konstrukcja sztywna, odporna na odkształcenia: zapewnia stabilne podparcie dla montowanej aparatury i zachowanie geometrii obudowy podczas transportu i eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dotyczącymi obudów elektrycznych i posiada certyfikację CE. Jako element konstrukcyjny rozdzielnicy, rama współpracuje z systemami spełniającymi wymagania norm IEC 61439 (niskonapięciowe zestawy rozdzielcze) – dotyczy to jednak całej rozdzielnicy, a nie samej ramy.

Zastosowanie

Rama górna i dolna XSFB1006 przeznaczona jest do tworzenia sekcji pustych w rozdzielnicach elektrycznych. Stosowana w miejscach, gdzie nie występuje aparatura modułowa, a wymagane jest oddzielenie odcinków szyn zbiorczych lub zapewnienie przestrzeni dla przepustów kablowych.

• Budowa rozdzielnic głównych i podrozdzielnic – jako element dystansujący między sekcjami z aparaturą.
• Tworzenie komór wolnych od aparatury – np. dla rezerwowych rozgałęzień, dławików lub transformatorów.
• Zastosowanie w rozdzielnicach przemysłowych i komercyjnych – tam, gdzie wymagana jest elastyczna konfiguracja wnętrza obudowy.
• Montaż w systemach obudów stalowych o szerokości 1000 mm i głębokości 600 mm – standardowych wymiarach popularnych producentów.

Wskazówki Montażowe

Montaż ramy górnej i dolnej powinien być przeprowadzany przez wykwalifikowany personel (elektryk z uprawnieniami SEP) zgodnie z dokumentacją techniczną obudowy. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w rozdzielnicy. Ramę mocuje się do konstrukcji nośnej za pomocą śrub z zestawu, zachowując moment dokręcania według instrukcji producenta. Należy stosować przekroje przewodów ochronnych i roboczych odpowiednie do prądu znamionowego instalacji. Po zamontowaniu ramy sprawdzić poprawność połączeń i stan poszycia obudowy.

FAQ

• Jaki jest kolor ramy i paska brandingowego? Rama wykonana jest w kolorze RAL 7035 (szary strukturalny, zbliżony do typowego koloru obudów elektrycznych). Załączony pasek brandingowy ma kolor RAL 5017 (niebieski).
• Czy w zestawie znajdują się elementy montażowe? Tak – w komplecie z ramą dostarczany jest materiał montażowy (śruby, podkładki itp.) umożliwiający prawidłowe przymocowanie ramy do sekcji pustej.
• Do jakich obudów pasuje rama XSFB1006? Rama przeznaczona jest do rozdzielnic o szerokości 1000 mm i głębokości 600 mm. Może być stosowana w obudowach modułowych innych producentów, pod warunkiem zgodności wymiarów i otworów montażowych. W razie wątpliwości zalecamy konsultację z doradcą technicznym.
