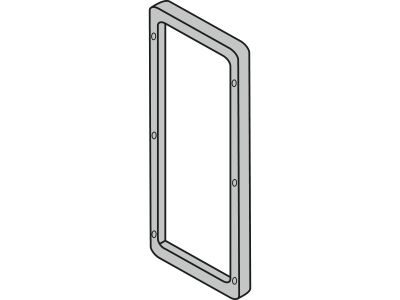

Rama 635x185mm do łączenia S3D wys. od 600 i głęb. od 300. IP66, Spacial | NSYAEUBU61SC Schneider Electric

Opis i Kluczowe Cechy

Rama łącząca NSYAEUBU61SC marki Spacial (gama Spacial) to akcesorium przeznaczone do bocznego łączenia dwóch obudów o wysokości minimum 600 mm i głębokości minimum 300 mm. Dzięki wymiarom 635×185 mm oraz stopniowi ochrony IP66 umożliwia bezpieczne i szczelne połączenie szaf sterowniczych, zachowując ciągłość ochrony przed pyłem i wilgocią. Zestaw zawiera 1 ramę łączeniową wraz z elementami mocującymi.

• Wymiary 635×185 mm: Precyzyjnie dopasowane do bocznego łączenia obudów o wysokości ≥600 mm i głębokości ≥300 mm – umożliwiają rozbudowę istniejącej instalacji bez konieczności wymiany całych szaf.
• Stopień ochrony IP66: Gwarantuje szczelność połączenia przed wnikaniem pyłu i silnych strumieni wody – idealne do zastosowań w trudnych warunkach przemysłowych i zewnętrznych.
• Zestaw zawiera ramę łączeniową i elementy mocujące: Kompletne akcesorium gotowe do montażu – oszczędność czasu poszukiwania dodatkowych części.
• Przeznaczone do obudów Spacial: Systemowe dopasowanie do obudów z gamy Spacial – gwarantuje mechaniczną wytrzymałość i estetykę połączenia.
• Wielozadaniowe zastosowanie: Umożliwia łączenie bokiem dwóch szaf sterowniczych – elastyczność w projektowaniu rozdzielnic i szaf elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich dotyczących obudów elektrycznych. Stopień ochrony IP66 odpowiada wymaganiom normy IEC 60529. Rama posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Rama łącząca NSYAEUBU61SC jest przeznaczona do bocznego łączenia dwóch obudów typu Spacial (wys. ≥600 mm, głęb. ≥300 mm). Umożliwia tworzenie większych zespołów szaf sterowniczych w instalacjach przemysłowych, energetycznych oraz w automatyce budynkowej.

• Łączenie dwóch szaf sterowniczych w linii bocznej – powiększanie przestrzeni na aparaturę bez konieczności stosowania osobnych fundamentów.
• Tworzenie korytarzy serwisowych pomiędzy obudowami – ułatwia dostęp do okablowania i aparatury.
• Rozbudowa istniejących rozdzielnic w zakładach produkcyjnych – szybkie dodanie nowych sekcji przy zachowaniu pełnej szczelności IP66.
• Montaż dwóch obudów w pomieszczeniach o ograniczonej przestrzeni – optymalne wykorzystanie dostępnego miejsca.

Wskazówki Montażowe

Montaż ramy łączącej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie we wszystkich łączonych obudowach. Ramę mocuje się do ścian bocznych obudów za pomocą dołączonych elementów mocujących, zgodnie z instrukcją producenta. Zaleca się stosowanie momentu dokręcania śrub podanego w dokumentacji technicznej. Przekrój przewodów ochronnych i roboczych należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Należy upewnić się, że wysokość i głębokość obudów są zgodne z wymaganiami (min. 600 mm wysokości i min. 300 mm głębokości).

FAQ

• Czy rama nadaje się do obudów o wysokości poniżej 600 mm? Nie – rama NSYAEUBU61SC jest przeznaczona wyłącznie do obudów o wysokości od 600 mm i głębokości od 300 mm. Użycie do mniejszych obudów może uniemożliwić prawidłowe szczelne połączenie.
• Jaki jest stopień ochrony ramy po zamontowaniu? Po prawidłowym montażu z zachowaniem uszczelek obudów, całość zachowuje stopień ochrony IP66 – potwierdzono zgodnie z normą IEC 60529.
• Czy w zestawie są śruby/uszczelki? W zestawie znajduje się rama łącząca oraz elementy mocujące (śruby, nakrętki itp.). Uszczelki znajdują się na krawędziach obudów – rama nie zawiera dodatkowych uszczelek.
