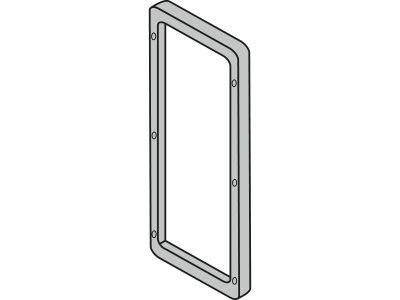

Rama 435x185mm do łączenia S3D wys. od 600 i głęb. od 300. IP66, Spacial | NSYAEUBU41SC Schneider Electric

Opis i Kluczowe Cechy

Rama łącząca 435x185 mm marki Spacial (symbol NSYAEUBU41SC) wykonana do systemu obudów S3D. Przeznaczona do łączenia obudów o wysokości od 600 mm i głębokości od 300 mm, zapewnia szczelność na poziomie IP66, co gwarantuje ochronę przed pyłem i silnymi strumieniami wody w trudnych warunkach przemysłowych i zewnętrznych.

• Wymiary 435x185 mm: precyzyjnie dopasowane do rozstawu otworów w obudowach S3D, umożliwiające szybkie i pewne łączenie modułów.
• Stopień ochrony IP66: skuteczna bariera przed pyłem i wodą – idealne rozwiązanie do instalacji w halach produkcyjnych, na zewnątrz budynków oraz w miejscach narażonych na wilgoć.
• Kompatybilność z obudowami S3D: dedykowana dla obudów o wysokości ≥600 mm i głębokości ≥300 mm, co pozwala tworzyć rozbudowane zestawy rozdzielnic bez utraty szczelności.
• Solidna konstrukcja: wykonana z wytrzymałego materiału odpornego na korozję i uszkodzenia mechaniczne (zgodnie z danymi producenta), zapewniająca długotrwałą niezawodność połączenia.
• Łatwość montażu: elementy mocujące w zestawie umożliwiają szybkie łączenie obudów bez konieczności stosowania dodatkowych narzędzi.

Zgodność z Normami

Rama łącząca Spacial została zaprojektowana zgodnie z wymogami norm europejskich dotyczących stopni ochrony obudów (IP66) oraz posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań bezpieczeństwa i ochrony środowiska.

Zastosowanie

Rama łącząca NSYAEUBU41SC znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie dwóch lub więcej obudów S3D w jednolitą, szczelną konstrukcję. Idealnie sprawdza się w:

• Tworzeniu rozdzielnic głównych i podrozdzielnic w przemyśle i infrastrukturze – umożliwia łatwą rozbudowę układu.
• Budowie szaf sterowniczych w systemach automatyki budynkowej oraz instalacjach narażonych na działanie czynników atmosferycznych.
• Łączeniu obudów na zewnątrz (np. w stacjach transformatorowych, pompowniach) przy zachowaniu klasy szczelności IP66.
• Modernizacji istniejących zestawów rozdzielczych – szybkie dołączenie dodatkowych modułów bez ingerencji w już zamontowane elementy.

Wskazówki Montażowe

Montaż ramy łączącej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac zawsze odłącz napięcie i upewnij się, że obudowy są puste lub zabezpieczone. Sprawdź kompatybilność wymiarów obudów (wysokość ≥600 mm, głębokość ≥300 mm). Dokręć elementy mocujące z momentem zalecanym w dokumentacji producenta, aby zapewnić odpowiednią szczelność IP66. Używaj przewodów i akcesoriów o przekroju dostosowanym do obciążenia prądowego instalacji.

FAQ

• Czy rama pasuje do wszystkich obudów S3D? Tak, ale tylko do obudów o wysokości co najmniej 600 mm i głębokości co najmniej 300 mm – to warunek konieczny dla prawidłowego montażu.
• Jaki stopień ochrony zapewnia rama? Rama po zamontowaniu zachowuje klasę IP66, co oznacza całkowitą ochronę przed pyłem i ochronę przed silnymi strumieniami wody (zgodnie z normą EN 60529).
• Czy można użyć ramy w środowisku zewnętrznym? Tak, dzięki IP66 rama sprawdzi się na zewnątrz, pod warunkiem że obudowy również mają ten sam stopień ochrony i instalacja jest wykonana zgodnie z zaleceniami.
