Rama 300x600mm, PrismaSet | LVS08603 Schneider Electric

Opis i Kluczowe Cechy

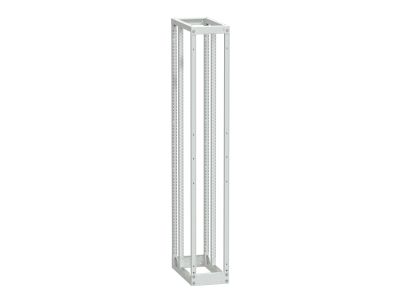

Rama PrismaSet o wymiarach 300x600 mm (SKU: LVS08603) to zaawansowany element konstrukcyjny od renomowanego producenta Schneider Electric, zaprojektowany z myślą o budowie profesjonalnych rozdzielnic niskiego napięcia. Produkt ten stanowi fundament systemu PrismaSet P, oferując wyjątkową sztywność i precyzję wykonania. Rama jest w pełni kompatybilna z kanałami kablowymi o szerokości znamionowej 300 mm, co pozwala na optymalne zarządzanie okablowaniem wewnątrz szafy. Głębokość konstrukcji wynosząca 400 mm zapewnia odpowiednią przestrzeń dla aparatury modułowej oraz szyn zbiorczych, gwarantując jednocześnie właściwą cyrkulację powietrza i odprowadzanie ciepła.

• Modułowość: Konstrukcja została wyposażona w pośrednie słupki dedykowane do montażu płyt montażowych, co znacząco przyspiesza proces prefabrykacji.
• Elastyczność konfiguracji: System umożliwia łączenie szaf w układach szeregowych (jedna obok drugiej) oraz pionowych (jedna z drugą), co pozwala na tworzenie rozbudowanych zestawów rozdzielczych.
• Wysoka jakość materiałów: Wykorzystanie stali o wysokiej wytrzymałości zapewnia stabilność mechaniczną całej rozdzielnicy nawet przy pełnym obciążeniu aparaturą.

Zgodność z Normami

Rama LVS08603 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami dotyczącymi zestawów rozdzielczych i sterowniczych niskiego napięcia. Jest w pełni zintegrowana z systemem PrismaSet, co ułatwia certyfikację gotowej rozdzielnicy zgodnie z normą IEC 61439-1 & 2. W zależności od zastosowanych paneli osłonowych, konstrukcja pozwala na osiągnięcie stopnia ochrony IP30 lub IP55, co jest kluczowe dla zapewnienia bezpieczeństwa obsługi oraz ochrony aparatury przed czynnikami zewnętrznymi, takimi jak pył czy wilgoć.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem dla:

• Głównych i oddziałowych rozdzielnic niskiego napięcia w budynkach biurowych.
• Centrów danych, gdzie wymagana jest wysoka gęstość upakowania aparatury i niezawodność.
• Zakładów produkcyjnych, w których szafy muszą być odporne na trudne warunki środowiskowe (przy zastosowaniu osłon IP55).
• Infrastruktury krytycznej, dzięki możliwości łatwej rozbudowy i serwisowania bez konieczności demontażu całego systemu.

Wskazówki Montażowe

Podczas montażu ramy PrismaSet LVS08603 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie słupków: Pośrednie słupki do płyt montażowych powinny być dokręcone z odpowiednim momentem obrotowym, aby zapewnić stabilność mechaniczną i ciągłość elektryczną (uziemienie).
• Łączenie szaf: Przy łączeniu szaf obok siebie należy stosować dedykowane zestawy łączące Schneider Electric, które gwarantują zachowanie deklarowanego stopnia ochrony IP.
• Dobór osłon: Należy upewnić się, że wybrane panele osłonowe (IP30 lub IP55) są kompatybilne z konfiguracją ramy i kanałów kablowych.
• Przestrzeń kablowa: Wykorzystanie kanału o szerokości 300 mm ułatwia zachowanie promieni gięcia przewodów o dużych przekrojach, co jest kluczowe dla długowieczności izolacji.

FAQ

• Czy rama zawiera w zestawie panele boczne? Nie, rama stanowi szkielet konstrukcyjny. Panele osłonowe oraz ściany boczne należy dobrać oddzielnie w zależności od wymaganego stopnia ochrony IP.
• Czy można łączyć tę ramę z szafami starszej generacji Prisma G? Rama LVS08603 jest dedykowana do systemu PrismaSet P. W celu weryfikacji kompatybilności wstecznej zaleca się konsultację z dokumentacją techniczną Schneider Electric.
• Jaki stopień ochrony można uzyskać? Konstrukcja pozwala na uzyskanie stopnia ochrony IP30 w wykonaniu standardowym lub IP55 przy zastosowaniu odpowiednich uszczelek i paneli osłonowych.
