Radiator montowany na szynie DIN do 3 jednostek SSP1 1 jednostka SSP3 1?C/W Zelio Solid State Relays | SSRHD10 Schneider Electric

Opis i Kluczowe Cechy

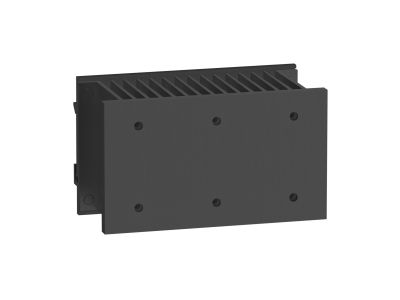

Radiator SSRHD10 marki Zelio to dedykowany element odprowadzający ciepło do przekaźników półprzewodnikowych (SSR) z serii Zelio Solid State Relays. Zaprojektowany do montażu na szynie DIN, umożliwia kompaktowe i efektywne chłodzenie w rozdzielnicach oraz szafach sterowniczych. Obsługuje do 3 jednostek typu SSP1 lub 1 jednostkę typu SSP3, oferując elastyczność konfiguracji układów automatyki. Rezystancja termiczna dla konfiguracji z SSP3 wynosi 1°C/W, co zapewnia stabilną pracę nawet przy znacznym obciążeniu prądowym.

• Montaż na szynie DIN TH35: Umożliwia szybki i pewny montaż w standardowych rozdzielnicach, bez potrzeby dodatkowych uchwytów – oszczędność miejsca i czasu instalacji.
• Kompatybilność z przekaźnikami SSR Zelio: Dedykowany do serii SSP1 (do 3 sztuk) i SSP3 (1 sztuka), co gwarantuje optymalne dopasowanie mechaniczne i termiczne oraz niezawodne odprowadzanie ciepła.
• Rezystancja termiczna 1°C/W dla SSP3: Skutecznie obniża temperaturę pracy przekaźnika, zapobiegając przegrzaniu i przedłużając żywotność elementów półprzewodnikowych – kluczowe dla utrzymania parametrów elektrycznych w aplikacjach o dużym obciążeniu.
• Elastyczność konfiguracji: Możliwość zamontowania jednego przekaźnika SSP3 lub do trzech mniejszych SSP1 – dostosowanie do różnych potrzeb układów sterowania bez zmiany radiatora.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznakowanie CE. Przeznaczony do montażu w rozdzielnicach o stopniu ochrony IP20 (typowy dla aparatury modułowej). W przypadku braku konkretnych norm w dokumentacji, zaleca się stosowanie zgodnie z ogólnymi wytycznymi dla urządzeń elektrycznych w instalacjach niskiego napięcia.

Zastosowanie

Radiator SSRHD10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest skuteczne odprowadzanie ciepła z przekaźników półprzewodnikowych w układach automatyki przemysłowej i budynkowej. Dzięki montażowi na szynie DIN idealnie sprawdza się w szafach sterowniczych i rozdzielnicach.

• Sterowanie silnikami, grzejnikami i opornikami za pomocą przekaźników SSR w aplikacjach przemysłowych (np. piece, formy wtryskowe, pakiety grzewcze).
• Układy regulacji temperatury wymagające bezzwłocznego załączania i wyłączania dużych prądów bez elementów mechanicznych.
• Automatyka budynkowa – sterowanie oświetleniem, ogrzewaniem, wentylacją za pomocą przekaźników SSR montowanych w rozdzielnicach.
• Wszelkie aplikacje, w których ważna jest kompaktowość i efektywność chłodzenia przy ograniczonej przestrzeni na szynie DIN.

Wskazówki Montażowe

Montaż radiatora oraz podłączenie przekaźników półprzewodnikowych mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (minimum 1 kV), po wcześniejszym bezwzględnym odłączeniu napięcia w całej instalacji. Radiator mocuje się bezpośrednio na szynie DIN TH35 poprzez zatrzaśnięcie. Przed osadzeniem przekaźników należy oczyścić powierzchnie styku z zabrudzeń – w razie potrzeby zastosować pastę termoprzewodzącą (zgodnie z zaleceniami producenta). Przekrój przewodów przyłączeniowych do przekaźników należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania śrub mocujących przekaźniki do radiatora – sprawdź w dokumentacji danego modelu SSR.

FAQ

• Czy radiator SSRHD10 nadaje się do innych przekaźników SSR niż Zelio SSP1/SSP3? Jest projektowany specjalnie dla serii Zelio Solid State Relays. W przypadku innych producentów lub modeli konieczne jest sprawdzenie kompatybilności mechanicznej (wymiary otworów montażowych) oraz termicznej (optymalna rezystancja termiczna).
• Jaka jest rezystancja termiczna radiatora przy montażu 3 sztuk SSP1? W danych katalogowych podana jest wartość 1°C/W dla pojedynczego przekaźnika SSP3. Dla konfiguracji z trzema SSP1 wartość ta może być wyższa – szczegółowe dane dotyczące wydajności chłodzenia w danej konfiguracji znajdują się w pełnej specyfikacji technicznej produktu.
• Jaki stopień ochrony IP ma radiator? Jako element pasywny (bez obudowy) radiator nie posiada własnego stopnia ochrony. Po zamontowaniu wewnątrz rozdzielnicy ochronę przed pyłem i wilgocią zapewnia obudowa – typowo jest to IP20 dla aparatury modułowej w warunkach normalnych.
