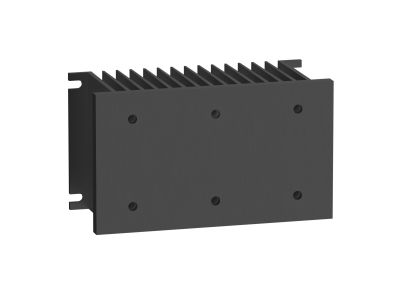

Radiator montowany na panelu do 3 jednostek SSP1, 1 jednostka SSP3 1?C/W Zelio Solid State Relays | SSRHP10 Schneider Electric

Opis i Kluczowe Cechy

Radiator montowany na panelu SSRHP10 marki Zelio (linia Solid State Relays) został zaprojektowany do odprowadzania ciepła z przekaźników półprzewodnikowych serii SSP1 oraz SSP3. Umożliwia zamontowanie do 3 jednostek SSP1 lub 1 jednostki SSP3, a deklarowana rezystancja termiczna na poziomie 1°C/W gwarantuje efektywne chłodzenie – niższa temperatura pracy wydłuża żywotność przekaźników i zapobiega niekontrolowanemu wyzwalaniu termicznemu. Konstrukcja przeznaczona do montażu na panelu ułatwia integrację w szafach sterowniczych.

• Kompatybilność z 3 modułami SSP1 lub 1 modułem SSP3: elastyczność konfiguracji – możesz zastosować go do sterowania wieloma obwodami lub pojedynczym odbiornikiem o większej mocy.
• Rezystancja termiczna 1°C/W: wysoka sprawność oddawania ciepła do otoczenia, co przekłada się na stabilną pracę przekaźników nawet przy długotrwałym obciążeniu.
• Montaż panelowy: kompaktowa obudowa z otworami montażowymi pozwala na szybkie i pewne zamocowanie w rozdzielnicy lub szafie sterowniczej.
• Dedykowany dla przekaźników SSR Zelio: optymalne dopasowanie geometryczne i termiczne do serii SSP1/SSP3 – bez ryzyka nierównomiernego docisku.
• Solidna konstrukcja aluminiowa: materiał o wysokiej przewodności cieplnej zapewnia szybkie rozprowadzenie ciepła po całej powierzchni radiatora.

Zgodność z Normami

Radiator SSRHP10 został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i standardami jakości obowiązującymi dla urządzeń elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Radiator SSRHP10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest skuteczne odprowadzanie ciepła wytwarzanego przez przekaźniki półprzewodnikowe podczas przełączania obciążeń. Sprawdza się w szczególności w:

• szafach sterowniczych i rozdzielnicach przemysłowych przy sterowaniu grzałkami, silnikami lub oświetleniem za pomocą SSR Zelio,
• układach automatyki budynkowej (np. sterowanie ogrzewaniem podłogowym),
• maszynach i urządzeniach wymagających precyzyjnej regulacji mocy bez elementów mechanicznych,
• instalacjach, w których ograniczona przestrzeń wymaga montażu wielu przekaźników w jednym punkcie.

Wskazówki Montażowe

Montaż radiatora oraz podłączanie przekaźników SSR powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Radiator mocuje się do płaskiej powierzchni panelu za pomocą śrub (nie są dołączone – dobierz je odpowiednio do grubości panelu). Przed montażem modułów SSP1/SSP3 nałóż cienką warstwę pasty termoprzewodzącej na powierzchnię styku – poprawi to przewodnictwo cieplne. Moment dokręcania śrub mocujących przekaźniki oraz samego radiatora stosuj zgodnie z dokumentacją techniczną producenta. Upewnij się, że radiator ma swobodny dostęp powietrza – nie blokuj żeberek chłodzących.

FAQ

• Czy radiator SSRHP10 nadaje się tylko do przekaźników Zelio? Został zaprojektowany specjalnie dla modułów Zelio SSP1 i SSP3 (wymiary i rozstaw otworów są dedykowane). Stosowanie z innymi przekaźnikami może nie gwarantować optymalnego kontaktu termicznego – zalecamy weryfikację zgodności wymiarowej.
• Jaką rezystancję termiczną ma ten radiator? Producent deklaruje wartość 1°C/W. Oznacza to, że przy mocy strat 10 W temperatura radiatora wzrośnie o 10°C powyżej temperatury otoczenia (przy swobodnej konwekcji).
• Czy konieczne jest stosowanie pasty termoprzewodzącej? Tak – dla uzyskania pełnej deklarowanej rezystancji termicznej zaleca się nałożenie cienkiej warstwy pasty termoprzewodzącej pomiędzy powierzchnią radiatora a modułem SSR. Pasta wypełnia mikronierówności i znacząco poprawia odprowadzanie ciepła.
