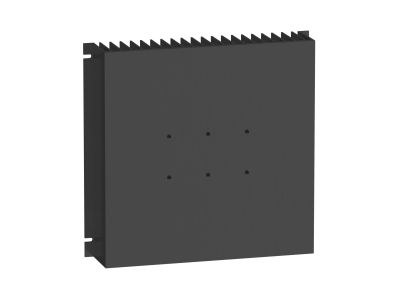

Radiator montowany na panelu do 3 jednostek SSP1 0,2?C/W Zelio Solid State Relays | SSRHP02 Schneider Electric

Opis i Kluczowe Cechy

Radiator SSRHP02 firmy Zelio to dedykowane rozwiązanie do montażu na panelu, przeznaczone do odprowadzania ciepła z przekaźników półprzewodnikowych (Solid State Relays) serii SSP1. Dzięki niskiej rezystancji termicznej 0,2°C/W umożliwia bezpieczną pracę nawet przy trzech jednostkach zamontowanych obok siebie, co przekłada się na dłuższą żywotność przekaźników i stabilność działania w wymagających aplikacjach.

• Rezystancja termiczna 0,2°C/W: Zapewnia efektywne odprowadzanie ciepła z przekaźników SSP1, redukując ryzyko przegrzania i utrzymując parametry pracy w dopuszczalnym zakresie.
• Przeznaczony do 3 jednostek SSP1: Umożliwia kompaktowy montaż do trzech przekaźników półprzewodnikowych na jednym radiatorze, oszczędzając miejsce w szafie sterowniczej.
• Montaż panelowy (śrubowy): Konstrukcja ułatwia szybkie i stabilne przymocowanie radiatora do metalowej płyty panelu lub szafy, co dodatkowo poprawia odprowadzanie ciepła.
• Dedykowany do serii Zelio SSP1: Gwarantuje idealne dopasowanie mechaniczne i termiczne do przekaźników tej serii, bez konieczności stosowania dodatkowych adapterów.
• Wykonanie z aluminium: Materiał o wysokiej przewodności cieplnej zapewnia skuteczne rozpraszanie energii cieplnej, co jest kluczowe w zastosowaniach o dużym obciążeniu prądowym.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Jako element systemu przekaźników półprzewodnikowych Zelio, radiator SSRHP02 spełnia wymogi stawiane komponentom w instalacjach przemysłowych i automatyce budynkowej.

Zastosowanie

Radiator SSRHP02 znajduje zastosowanie wszędzie tam, gdzie przekaźniki półprzewodnikowe serii SSP1 pracują pod znacznym obciążeniem i wymagają skutecznego chłodzenia. Typowe scenariusze użycia obejmują:

• Sterowanie grzałkami w procesach przemysłowych – wysoka temperatura wymaga efektywnego odprowadzania ciepła z SSR.
• Zasilanie silników, oświetlenia LED i innych odbiorników o cyklicznej pracy, gdzie częste załączanie generuje straty mocy.
• Układy automatyki budynkowej (np. sterowanie ogrzewaniem podłogowym) – zapewnia niezawodność przy długotrwałej pracy.
• Rozdzielnice i szafy sterownicze, w których ograniczona przestrzeń wymaga kompaktowego montażu do 3 przekaźników na jednym radiatorze.

Wskazówki Montażowe

Montaż radiatora oraz podłączanie przekaźników półprzewodnikowych powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Radiator mocuje się do metalowej płyty panelu lub szafy za pomocą dostarczonych elementów montażowych. Przed przykręceniem przekaźników należy nałożyć cienką warstwę pasty termoprzewodzącej na powierzchnie stykowe radiatora – poprawia to przewodność cieplną. Momenty dokręcania śrub oraz przekroje przewodów przyłączeniowych muszą być zgodne z dokumentacją techniczną producenta oraz wartościami zalecanymi dla danego modelu przekaźnika SSP1.

FAQ

• Czy radiator SSRHP02 pasuje do innych przekaźników SSR poza serią SSP1? Radiator został zaprojektowany specjalnie do trzech jednostek SSP1 Zelio. Montaż innych modeli SSR może wymagać modyfikacji mechanicznych i nie gwarantuje optymalnego kontaktu termicznego.
• Jaka jest rezystancja termiczna radiatora i co ona oznacza? Rezystancja termiczna wynosi 0,2°C/W. Oznacza to, że na każdy wat mocy strat przyrost temperatury radiatora nad otoczeniem wynosi 0,2°C. Im niższa wartość, tym skuteczniejsze chłodzenie.
• Jakie narzędzia są potrzebne do montażu? Do montażu panelowego wystarczy klucz lub wkrętak odpowiedni do śrub mocujących radiator. Do przykręcenia przekaźników do radiatora zalecany jest klucz dynamometryczny z końcówką odpowiednią do gwintów, aby uniknąć uszkodzenia gwintów lub nadmiernego docisku.
